Звёздочка масляного насоса
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | SIO7W8RWSC | Инструмент для фиксации приводной звёздочки масляного насоса |  | Демонтаж и монтаж масляного насоса |
| 2 | MV7J27BSRG | Инструмент для фиксации приводной звёздочки масляного насоса |  | Демонтаж и монтаж масляного насоса |
Подготовительные работы 13
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Слив и заправка моторного масла двигателя (ДВС)
- Стопорная гайка приводного вала
- Правый передний приводной вал в сборе
- Правый кронштейн тяги задней опоры переднего силового агрегата
- Поддон картера и элементы смазки — Поддон картера в сборе
- Крышка звёздочки
Снятие 1 шагов
-

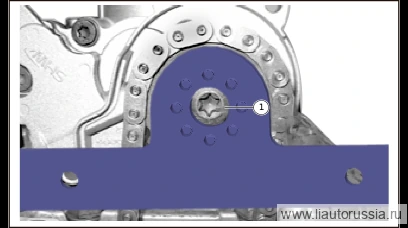

Зафиксируйте звёздочку масляного насоса с помощью инструмента для фиксации приводной звёздочки масляного насоса, выверните крепёжный болт звёздочки масляного насоса, отсоедините звёздочку масляного насоса от цепи масляного насоса, снимите звёздочку масляного насоса.
🔧 головка-бита (торцевая) Примечание: болт с цилиндрической головкой и внутренним шестигранным шлицем (Torx) 1000155 является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его новой деталью T45одноразовая деталь
Установка 1 шагов
-
С помощью приспособления для фиксации ведущего колеса масляного насоса зафиксируйте звёздочку масляного насоса, соедините звёздочку масляного насоса с цепью масляного насоса, установите звёздочку масляного насоса, установите крепёжный болт звёздочки масляного насоса. Болт TORX с цилиндрической головкой 1000155 Момент затяжки: 5±1 Н·м + 90±3°
⚙︎ 5±1 Н·м🔧 отвёрточная головка T45 Внимание: болт TORX с цилиндрической головкой 1000155 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять на новыйодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| С помощью приспособления для фиксации ведущего колеса масляного насоса… | 5±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
- Калибровка камеры кругового обзора — MAX
- Калибровка лидара - MAX
