Поддон картера и элементы смазки — Поддон картера в сборе

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Декоративный кожух двигателя в сборе
4. Подъём и опускание автомобиля
5. Задняя защитная панель передней части днища
6. Нижняя защита переднего бампера в сборе
7. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
8. Слив и заправка моторного масла двигателя (ДВС)

Снятие 1 шагов

1.

   1

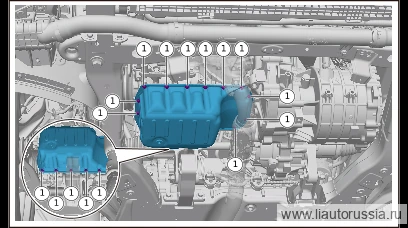

   Выверните крепёжные болты поддона картера в сборе (16 шт.) по диагонали, равномерно и слегка постукивая резиновым молотком по поддону картера в сборе, отсоедините поддон картера в сборе от нижнего картера и снимите поддон картера в сборе.

   Примечание

   • При демонтаже крепёжных болтов обязательно выворачивайте их по диагонали, чтобы не допустить деформации привалочной поверхности поддона картера в сборе.
   • Не допускайте загрязнения маслом переднего глушителя в сборе, накройте его подходящим приспособлением и при необходимости произведите очистку.

Установка 2 шагов

1. 1

   С помощью скребка для удаления герметика очистите остатки герметика с поддона картера в сборе и нижнего картера, а также очистите привалочную поверхность от масляных загрязнений с помощью очистителя. Нанесите на поддон картера в сборе тонкий и равномерный слой герметика (X01-90000570 герметик для двигателя 3).

   X01-90000570

   Примечание

   • Если штампованный поддон картера имеет деформацию, повторное использование не рекомендуется.
   • При удалении герметика скребком не допускайте повреждения уплотняющей поверхности.
   • Для обеспечения надёжной герметичности поддона картера в сборе при нанесении герметика следите за непрерывностью и правильностью нанесения герметика (X01-90000570 герметик для двигателя 3).
   • Установите поддон картера в сборе в течение 3 минут после нанесения герметика.
   • После установки поддона картера в сборе не запускайте автомобиль в течение как минимум 2 часов.

2.

   2

   Установите поддон картера в сборе, вверните по диагонали крепёжные болты поддона картера в сборе (16 шт.).

   ⚙︎ 13±1 Н·м🔧 головка Момент: 13±1 Н·м Примечание: при установке крепёжных болтов, во избежание деформации посадочной поверхности поддона картера в сборе, обязательно выворачивайте их по диагонали 8 мм
