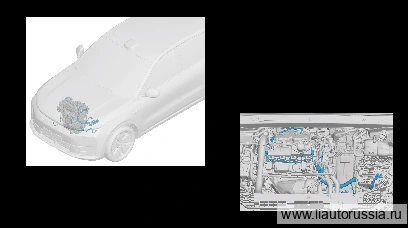

Двигатель в сборе, компонент — жгут проводов двигателя

Подготовительные работы 25

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Декоративный колпачок
6. Щётка стеклоочистителя основного рычага в сборе
7. Щётка стеклоочистителя вспомогательного рычага в сборе
8. Задний уплотнитель моторного отсека
9. Передняя защита моторного отсека
10. Левая защита моторного отсека в сборе
11. Правая защита моторного отсека в сборе
12. Облицовочная панель вентиляции переднего щита в сборе
13. Верхний узел второй защитной стенки в сборе
14. балка соединения передних амортизаторных стоек в сборе
15. Декоративный кожух двигателя в сборе
16. Воздушный фильтр в сборе
17. Вспомогательные компоненты двигателя в сборе — Датчик температуры и давления впускного воздуха
18. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
19. Впускной шланг воздушного фильтра
20. трубка чистого воздуха в сборе
21. верхняя крышка электрощита моторного отсека
22. Впускной коллектор в сборе
23. Подъём и опускание автомобиля
24. Задняя защитная панель передней части днища
25. Нижняя защита переднего бампера в сборе

Снятие 31 шагов

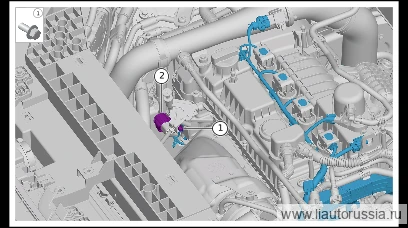

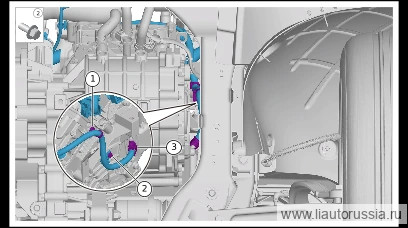

1.

   1

   Отсоедините разъём жгута проводов переднего датчика кислорода в сборе (1 шт.).
2. 2

   Выверните крепёжный болт (1 шт.) жгута проводов двигателя в сборе.

   🔧 торцевая головка 8 мм

3.

   3

   Расстыкуйте фиксатор (3 шт.) жгута проводов двигателя в сборе.

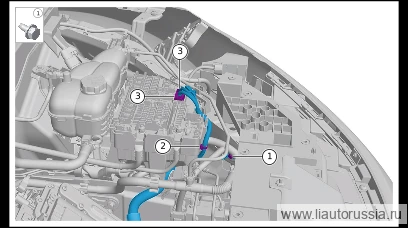

4. 4

   Отсоедините разъём жгута проводов компрессора с электроприводом в сборе (1 шт.).

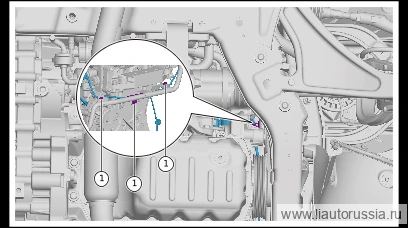

5.

   5

   Расстыкуйте фиксатор (3 шт.) жгута проводов двигателя в сборе.

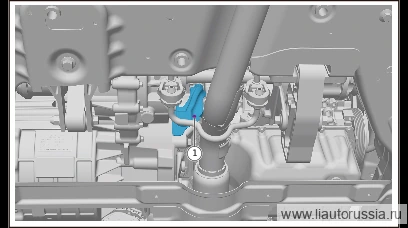

6.

   6

   Извлеките фиксатор (1 шт.) защитного кожуха датчика положения коленчатого вала, снимите защитный кожух датчика положения коленчатого вала.

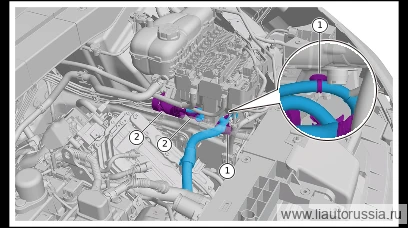

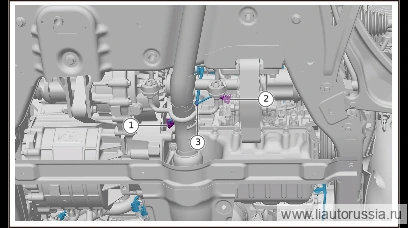

7.

   7

   Отсоедините разъём жгута проводов датчика положения коленчатого вала в сборе (1 шт.).
8. 8

   Отсоедините разъём жгута проводов датчика детонации в сборе (1 шт.).
9. 9

   Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.

10.

    10

    Отсоедините разъём (6 шт.) жгута проводов двигателя в сборе.

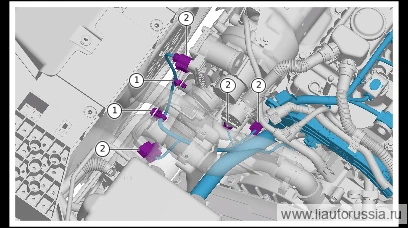

11. 11

    Выверните крепёжный болт (1 шт.) жгута проводов двигателя в сборе.

    🔧 торцевая головка 8 мм
12. 12

    Расстыкуйте фиксатор (3 шт.) жгута проводов двигателя в сборе.

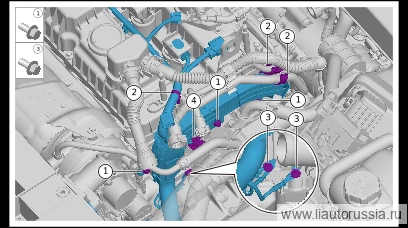

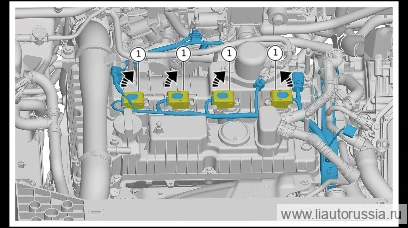

13.

    13

    В направлении, указанном стрелкой, откройте фиксатор разъёма жгута проводов катушки зажигания в сборе (4 шт.).

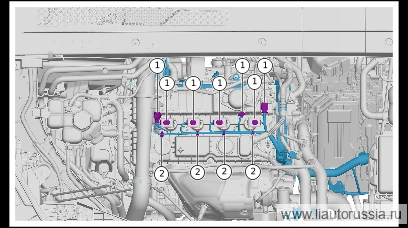

14.

    14

    Отсоедините разъём (7 шт.) жгута проводов двигателя в сборе.
15. 15

    Расстыкуйте фиксатор (4 шт.) жгута проводов двигателя в сборе.

16.

    16

    Отсоедините разъём (1 шт.) жгута проводов двигателя в сборе.
17. 17

    Выверните болт крепления заземления жгута проводов двигателя в сборе (2 шт.).

    🔧 головка 8 мм
18. 18

    Расстыкуйте фиксатор (3 шт.) жгута проводов двигателя в сборе.
19. 19

    Выверните крепёжный болт (2 шт.) жгута проводов двигателя в сборе.

    🔧 торцевая головка 8 мм

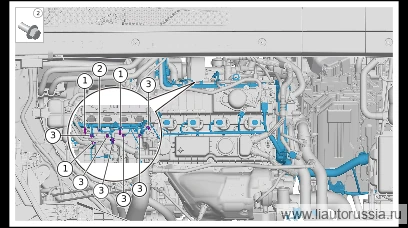

20.

    20

    Отсоедините разъём (4 шт.) жгута проводов двигателя в сборе.
21. 21

    Расстыкуйте фиксатор (2 шт.) жгута проводов двигателя в сборе.

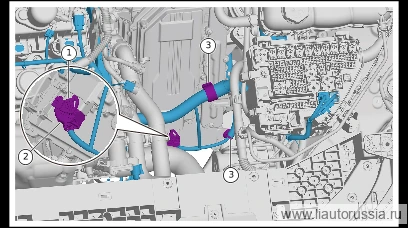

22.

    22

    Разблокируйте кнопку первой ступени, вытяните до упора. 2. Нажмите кнопку разблокировки второй ступени, отсоедините разъём жгута проводов двигателя (ДВС) в сборе (1 шт.).
23. 23

    Расстыкуйте фиксатор (2 шт.) жгута проводов двигателя в сборе.

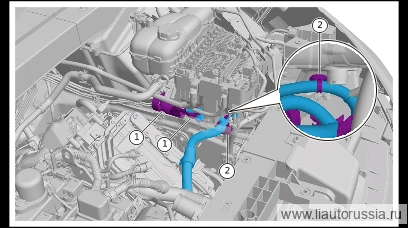

24.

    24

    Отсоедините разъём (2 шт.) жгута проводов ECU двигателя.
25. 25

    Расстыкуйте фиксатор (2 шт.) жгута проводов двигателя в сборе.

26.

    26

    Отсоедините разъём жгута проводов двигателя в сборе (2 шт.).
27. 27

    Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.

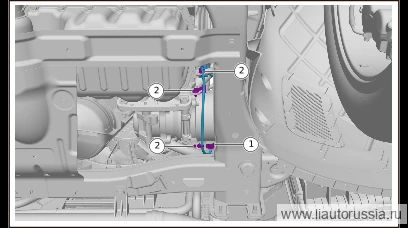

28. 28

    Выверните крепёжный болт жгута массы жгута проводов двигателя (ДВС) в сборе (1 шт.).

    🔧 Головка 10 мм

29.

    29

    Отсоедините разъём (1 шт.) жгута проводов двигателя в сборе.
30. 30

    Выверните крепёжный болт (1 шт.) жгута проводов двигателя в сборе.

    🔧 торцевая головка 10 мм
31. 31

    Отсоедините фиксирующие защёлки жгута проводов двигателя в сборе (1 шт.), снимите жгут проводов двигателя в сборе.

Установка 31 шагов

1.

   1

   Установите фиксирующую защёлку жгута проводов двигателя в сборе (1 шт.), установите жгут проводов двигателя в сборе.
2. 2

   Установите крепёжный болт жгута проводов двигателя (ДВС) в сборе (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
3. 3

   Подсоедините разъём жгута проводов двигателя в сборе (1 шт.).

4.

   4

   Установите крепёжный болт (1 шт.) жгута провода массы жгута проводов двигателя в сборе. M01-89146616 Болт с шестигранной головкой в комплекте с пружинной и плоской шайбами Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616
5. 5

   Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
6. 6

   Подсоедините разъём жгута проводов двигателя в сборе (2 шт.).

7.

   7

   Установите фиксатор жгута проводов двигателя в сборе (2 шт.).
8. 8

   Подсоедините разъём жгута проводов ЭБУ двигателя (2 шт.).

9.

   9

   Установите фиксатор жгута проводов двигателя в сборе (2 шт.).
10. 10

    Подсоедините разъём жгута проводов двигателя в сборе (1 шт.). 3. Нажмите кнопку разблокировки до упора.

11.

    11

    Установите фиксатор жгута проводов двигателя в сборе (2 шт.).
12. 12

    Подсоедините разъём жгута проводов двигателя в сборе (4 шт.).

13.

    13

    Установите крепёжный болт жгута проводов двигателя (ДВС) в сборе (2 шт.). Q1840616F70 болт с шестигранной фланцевой головкой Момент затяжки: 10±1 Н·м

    ⚙︎ 10±1 Н·м🔧 головка 8 ммQ1840616F70
14. 14

    Установите фиксатор жгута проводов двигателя в сборе (3 шт.).
15. 15

    Установите болт крепления заземления жгута проводов двигателя в сборе (2 шт.). Q1840616F70 болт с шестигранной фланцевой головкой Момент затяжки: 10±1 Н·м

    ⚙︎ 10±1 Н·м🔧 головка 8 ммQ1840616F70
16. 16

    Подсоедините разъём жгута проводов двигателя в сборе (1 шт.).

17.

    17

    Установите фиксатор жгута проводов двигателя в сборе (4 шт.).
18. 18

    Подсоедините разъём жгута проводов двигателя в сборе (7 шт.).

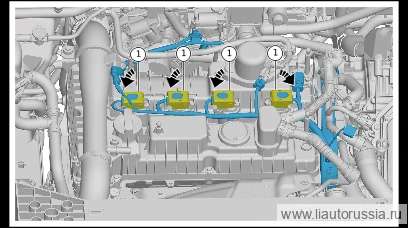

19.

    19

    В направлении, указанном стрелкой, закройте фиксатор разъёма жгута проводов катушки зажигания в сборе (4 шт.).

20.

    20

    Установите фиксатор жгута проводов двигателя в сборе (3 шт.).
21. 21

    Установите крепёжный болт жгута проводов двигателя (ДВС) в сборе (1 шт.). Q1840616F70 болт с шестигранной фланцевой головкой Момент затяжки: 10±1 Н·м

    ⚙︎ 10±1 Н·м🔧 головка 8 ммQ1840616F70
22. 22

    Подсоедините разъём жгута проводов двигателя в сборе (6 шт.).

23.

    23

    Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
24. 24

    Подсоедините разъём жгута проводов датчика детонации в сборе (1 шт.).
25. 25

    Подсоедините разъём жгута проводов датчика положения коленчатого вала в сборе (1 шт.).

26.

    26

    Установите защитный кожух датчика положения коленчатого вала, установите фиксаторы защитного кожуха датчика положения коленчатого вала (1 шт.).

27.

    27

    Установите фиксатор жгута проводов двигателя в сборе (3 шт.).

28.

    28

    Подсоедините разъём жгута проводов электрического компрессора в сборе (1 шт.).

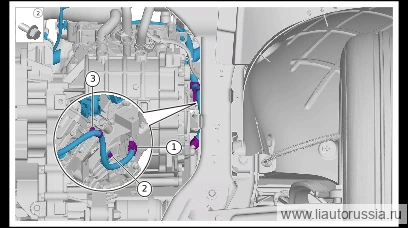

29. 29

    Установите фиксатор жгута проводов двигателя в сборе (3 шт.).

30.

    30

    Установите крепёжный болт жгута проводов двигателя (ДВС) в сборе (1 шт.). Q1840614F70 болт с шестигранной фланцевой головкой Момент затяжки: 10±1 Н·м

    ⚙︎ 10±1 Н·м🔧 головка 8 ммQ1840614F70
31. 31

    Подсоедините разъём жгута проводов переднего датчика кислорода в сборе (1 шт.).

Моменты затяжки — сводка
