Отрицательная выходная шина модуля

Блок тяговой батареи · Li L6 2024 · стр. 947–949 оригинала
4 шагов снятия7 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Отрицательная выходная шина модуля

Специальный инструмент

КодНаименованиеВидНазначение
1VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 18

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Высоковольтная система книга владельца
  6. Подъём и опускание автомобиля
  7. Задняя защитная панель передней части днища
  8. Нижняя защита переднего бампера в сборе
  9. Левая передняя нижняя защита днища
  10. Левая нижняя защита днища
  11. Нижняя защитная панель правой стороны днища
  12. Защита топливного бака
  13. Корпус защиты адсорбера в сборе
  14. Теплозащитный экран аккумуляторной батареи
  15. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  16. Блок тяговой батареи в сборе
  17. Компонент воздушного фильтра — верхний корпус
  18. главный контроллер BMS

Снятие 4 шагов

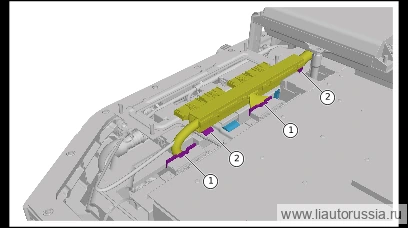

  1. Шаг 1

    Отсоедините разъём жгута проводов в сборе (2 шт.).

  2. Отсоедините фиксатор жгута проводов в сборе (2 шт.).

  3. Шаг 3

    Снимите крышку вывода положительной клеммы модуля. 2 . Откройте защитную крышку BDU.

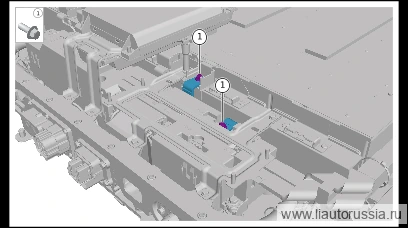

  4. Шаг 4

    Выверните крепёжный болт отрицательной выходной шины модуля (2 шт.), снимите отрицательную выходную шину модуля.

    🔧 торцевая головка 8 мм

Установка 7 шагов

  1. Установите отрицательную выходную шину модуля, установите крепёжные болты отрицательной выходной шины модуля (2 шт.). Комбинированный болт с шестигранной головкой и плоской шайбой Q140B0516F70 Момент затяжки: 8±0.5 Н·м

    ⚙︎ 8±0.5 Н·м🔧 головка 8 мм

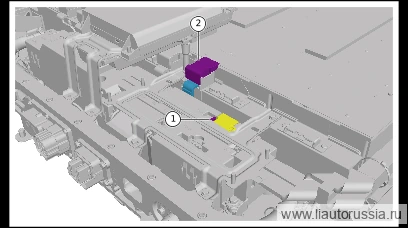

  2. Шаг 2

    Закройте защитную крышку BDU.

  3. Установите крышку вывода положительной клеммы модуля.

  4. Шаг 4

    Установите фиксатор крепления жгута проводов в сборе (2 шт.).

  5. Подсоедините разъём жгута проводов в сборе (2 шт.).

    Примечание
    • Перед подсоединением необходимо провести 100% визуальный осмотр разъёма на предмет исправности: отсутствие деформации и повреждений разъёма, отсутствие перекоса контактов (pin), соответствие маркировки проводов и т.д.
    • При соединении должен раздаться щелчок «клик»; при наличии вторичного фиксатора разъёма он должен быть защёлкнут, после чего нанесите контрольную метку.
    • При отсоединении запрещается тянуть за жгут проводов.
  6. Проверьте жгут проводов, подсоединённый к тяговой батарее, убедитесь в надёжности подключения.

  7. Проверьте систему охлаждения на герметичность, убедитесь в правильности установки и отсутствии утечки охлаждающей жидкости.

Моменты затяжки — сводка

ОперацияМомент
Установите отрицательную выходную шину модуля, установите крепёжные бо…8±0.5 Н·м
