Компоненты заднего подрамника — задний подрамник в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи
2	OA4LBVSG94	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
3	LBZ8KL9WK2	Опоры переднего и заднего подрамников	—	Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
4	CHJ-2146000	Инструмент для демонтажа полуоси		Снимите приводной вал в сборе

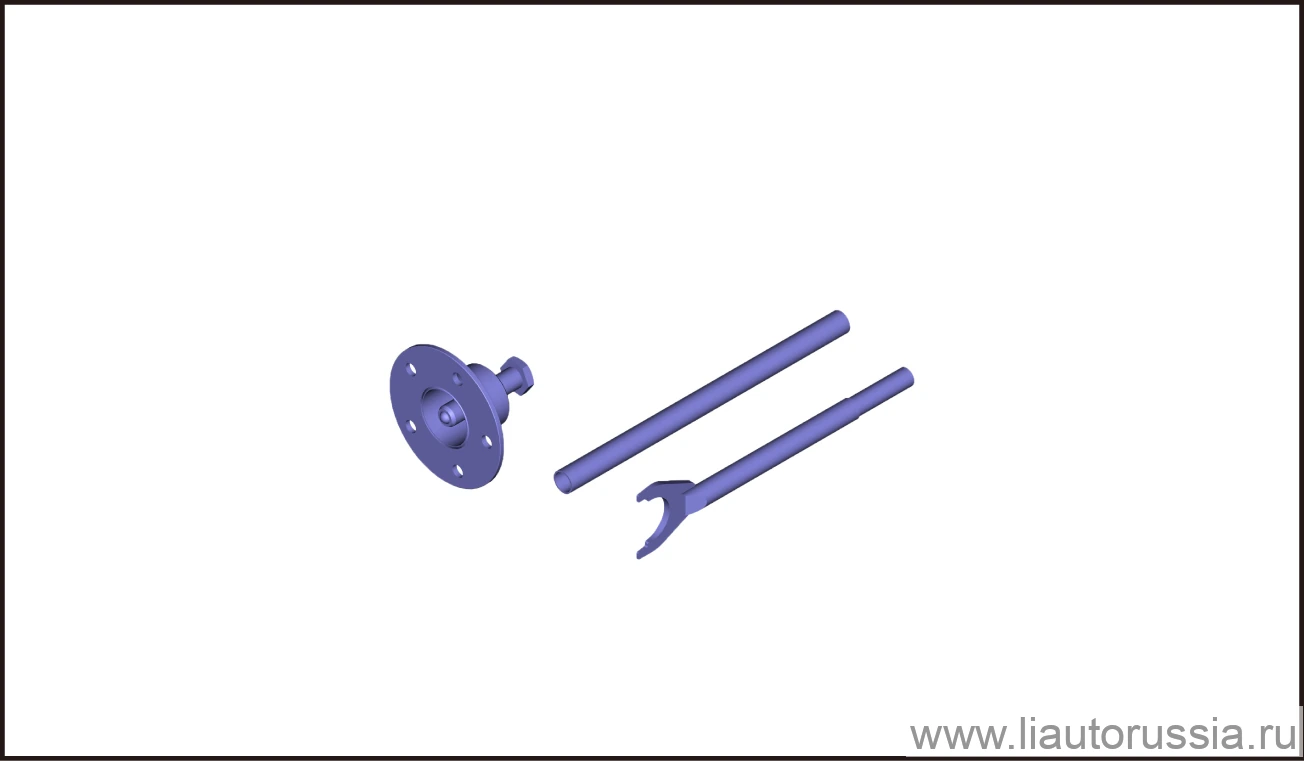

5	HCNPO6WO3O	Инструмент защиты сальника заднего приводного вала		Служит для облегчения установки и позиционирования сальника, защищает сальник от повреждений
6	1G0NQ6EL9R	Инструмент защиты сальника заднего приводного вала		Служит для облегчения установки и позиционирования сальника, защищает сальник от повреждений

Подготовительные работы 24

1. Двери автомобиля книга владельца
2. Сервисная процедура разблокировки электронного стояночного тормоза
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Высоковольтная система книга владельца
6. Колесо в сборе
7. Стопорная гайка приводного вала
8. Выпрессуйте левый задний приводной вал из ступичного подшипника
9. Колесо в сборе
10. Стопорная гайка приводного вала
11. Выпрессовка правого заднего приводного вала из узла ступичного подшипника
12. Задняя защитная панель передней части днища
13. Нижняя защита переднего бампера в сборе
14. Нижняя защитная панель правой стороны днища
15. шумоизоляционный мат заднего приводного электродвигателя
16. Защита топливного бака
17. Задняя защитная панель днища в сборе
18. Корпус защиты адсорбера в сборе
19. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
20. Слив и заправка масла заднего редуктора
21. Задний глушитель в сборе
22. Демонтаж/монтаж узла заднего подрамника в сборе
23. монтажный кронштейн шумоизоляционного мата заднего электродвигателя привода
24. шумоизоляционный мат заднего приводного электродвигателя

Снятие 26 шагов

1. 1

   С помощью инструмента зафиксируйте шток левой соединительной тяги заднего стабилизатора в сборе (1 шт.), выверните крепёжную гайку (1 шт.), отсоедините левую соединительную тягу заднего стабилизатора в сборе от левого заднего поворотного кулака. Инструмент для штока: 6 мм головка с битой Инструмент для гайки: 18 мм комбинированный гаечный ключ

   🔧 комбинированный ключ 18 ммодноразовая деталь

   Примечание. Самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 является деталью одноразового использования, при каждой разборке/сборке её необходимо заменять на новую.

2.

   2

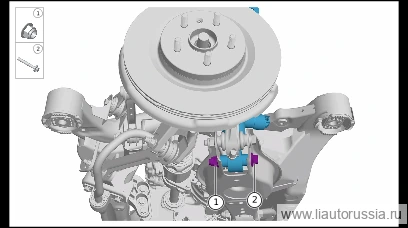

   Удерживая сквозной болт левого заднего амортизатора в сборе (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 21 мм торцевая головка 2 . Извлеките сквозной болт левого заднего амортизатора в сборе, снимите левый задний амортизатор в сборе.

   🔧 головка 21 ммX01-89185052одноразовая деталь

   Примечание

   • Комплект X01-89185052 болта с шестигранной головкой и фланцем и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.
   • Стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33914T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.

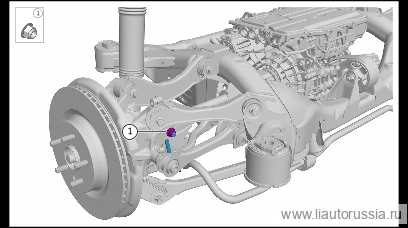

3.

   3

   С помощью инструмента зафиксируйте шток правой соединительной тяги заднего стабилизатора в сборе (1 шт.), выверните крепёжную гайку (1 шт.), отсоедините правую соединительную тягу заднего стабилизатора в сборе от правого заднего поворотного кулака. Инструмент для штока: 6 мм головка с битой Инструмент для гайки: 18 мм комбинированный гаечный ключ

   🔧 комбинированный ключ 18 ммодноразовая деталь

   Примечание. Самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 является деталью одноразового использования, при каждой разборке/сборке её необходимо заменять на новую.

4.

   4

   Удерживая сквозной болт левого заднего амортизатора в сборе (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 21 мм торцевая головка 2 . Извлеките сквозной болт левого заднего амортизатора в сборе, снимите левый задний амортизатор в сборе.

   🔧 головка 21 ммX01-89185052одноразовая деталь

   Примечание

   • Комплект X01-89185052 болта с шестигранной головкой и фланцем и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.
   • Стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33914T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.

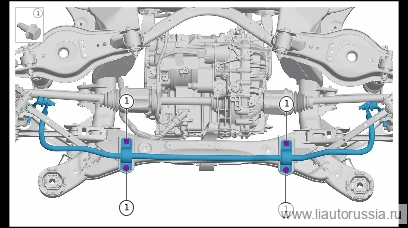

5.

   5

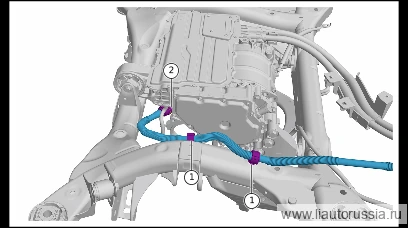

   Выверните крепёжный болт заднего поперечного стабилизатора в сборе (4 шт.), снимите задний поперечный стабилизатор в сборе.

   🔧 головка Внимание: M01-89010026 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь 16 ммM01-89010026одноразовая деталь

6.

   6

   Инструментом зафиксируйте сквозной болт (1 шт.) верхнего поперечного рычага в сборе (левого заднего), выверните крепёжную гайку (1 шт.). Инструмент для болта: 15 мм торцевая головка Инструмент для гайки: 18 мм торцевая головка 2 . Извлеките сквозной болт верхнего поперечного рычага в сборе (левого заднего), снимите верхний поперечный рычаг в сборе (левый задний).

   🔧 головка 18 ммQ1851280TF61одноразовая деталь

   Примечание

   • Болт с шестигранной головкой и фланцем Q1851280TF61 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.
   • Стопорная гайка с шестигранной головкой, фланцем и неметаллической вставкой Q33912T13F70 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.

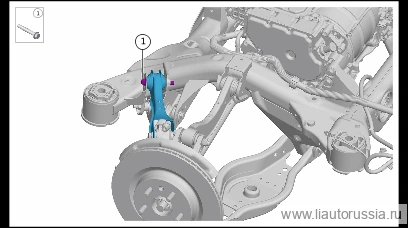

7.

   7

   Выверните крепёжный болт направляющего рычага левого заднего в сборе (1 шт.).

   🔧 головка Примечание: Q1851280TF61 болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 15 ммQ1851280TF61одноразовая деталь

8.

   8

   Используя инструмент, зафиксируйте эксцентриковый болт левого заднего рычага схождения в сборе (1 шт.), выверните крепёжную гайку (1 шт.), одновременно снимите эксцентриковую шайбу «A» (1 шт.). Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 18 мм торцевая головка 2 . Извлеките сквозной болт левого заднего рычага схождения в сборе, отсоедините левый задний рычаг схождения в сборе от заднего подрамника в сборе.

   🔧 головка 18 мм

9.

   9

   С помощью инструмента зафиксируйте сквозной болт(1 шт.) левого заднего продольного рычага в сборе, выверните крепёжную гайку(1 шт.). Инструмент для болта: 19 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт левого заднего продольного рычага в сборе, отсоедините левый задний продольный рычаг в сборе от заднего подрамника в сборе.

   🔧 головка 18 ммM01-89010027одноразовая деталь

   Примечание

   • M01-89010027 комплект «болт с шестигранной головкой + плоская шайба» является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой деталью.
   • Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой деталью.

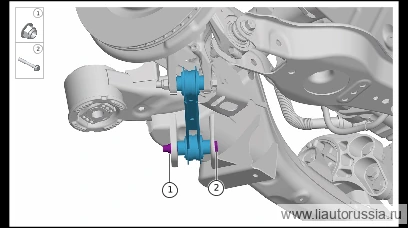

10.

    10

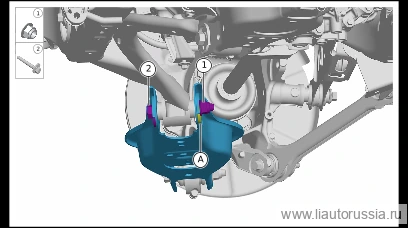

    Инструментом зафиксируйте сквозной болт (1 шт.) рычага регулировки развала в сборе, выверните крепёжную гайку (1 шт.), одновременно снимите эксцентриковую шайбу «A» (1 шт.). Инструмент для болта: 15 мм торцевая головка Инструмент для гайки: 18 мм торцевая головка 2 . Извлеките сквозной болт рычага регулировки развала в сборе (левого заднего), снимите рычаг регулировки развала в сборе (левый задний).

    🔧 головка 18 мм

11.

    11

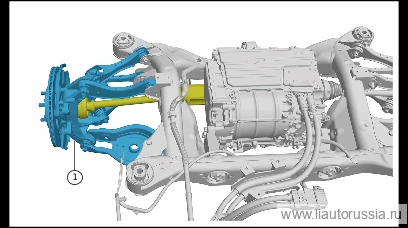

    Отсоедините приводной вал левый задний в сборе от левого заднего поворотного кулака, снимите левый задний поворотный кулак с принадлежностями.

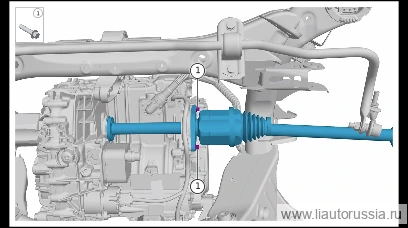

12.

    12

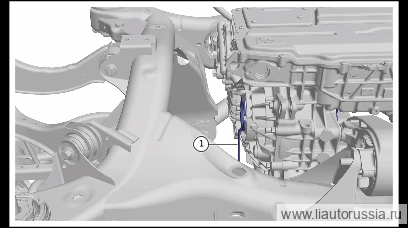

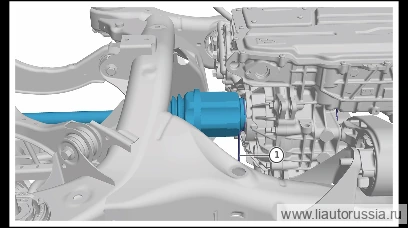

    Выверните крепёжные болты левого заднего приводного вала в сборе (2 шт.), затем, удерживая корпус внутреннего шарнира равных угловых скоростей и вал, снимите левый задний приводной вал в сборе горизонтально.

    🔧 торцевая головка 10 мм

    Примечание

    • В процессе демонтажа/монтажа обязательно сохранять горизонтальное положение, чтобы шлицы приводного вала в сборе не повредили кромку сальника двухмоторного блока с редуктором в сборе.
    • При демонтаже/монтаже и перемещении приводного вала соблюдайте осторожность при обращении, избегайте ударов и деформации лакокрасочного покрытия, пыльника, хомутов, защитного кожуха, а также шлицев, резьбы, шейки под сальник и других прецизионных участков приводного вала.

13.

    13

    С помощью инструмента зафиксируйте сквозной болт(1 шт.) верхнего рычага в сборе левый задний (правый задний), выверните крепёжную гайку(1 шт.). Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт верхнего рычага в сборе левый задний (правый задний), снимите верхний рычаг в сборе левый задний (правый задний).

    🔧 головка 18 ммQ1851280TF61одноразовая деталь

    Примечание

    • Q1851280TF61 болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой деталью.
    • Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой деталью.

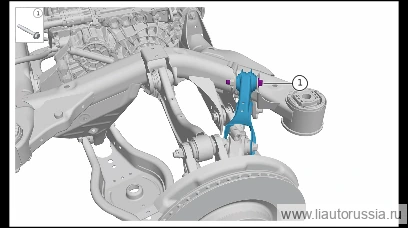

14.

    14

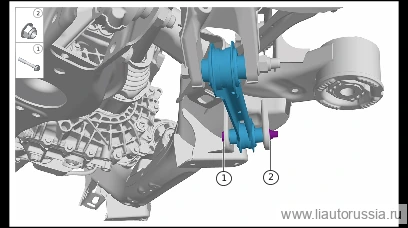

    Выверните крепёжный болт (1 шт.) левого направляющего рычага в сборе (правого заднего).

    🔧 торцевая головка Внимание: болт с шестигранной головкой и фланцем Q1851280TF61 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 15 ммQ1851280TF61одноразовая деталь

15.

    15

    Зафиксируйте инструментом эксцентриковый болт рычага регулировки схождения правого заднего в сборе (1 шт.), выверните крепёжную гайку (1 шт.), одновременно снимите эксцентриковую шайбу «A» (1 шт.). Инструмент для болта: 18 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт рычага регулировки схождения правого заднего в сборе, отсоедините рычаг регулировки схождения правый задний в сборе от заднего подрамника в сборе.

    🔧 головка 18 мм

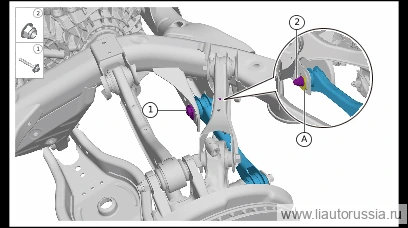

16.

    16

    Используя инструмент, зафиксируйте сквозной болт левого заднего продольного рычага в сборе (правый задний) (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 19 мм торцевая головка Инструмент для гайки: 18 мм торцевая головка 2 . Извлеките сквозной болт левого заднего продольного рычага в сборе (правый задний), отсоедините левый задний продольный рычаг в сборе (правый задний) от заднего подрамника в сборе.

    🔧 головка 18 ммM01-89010027одноразовая деталь

    Примечание

    • Комплект M01-89010027 шестигранного болта и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.
    • Стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.

17.

    17

    С помощью инструмента зафиксируйте сквозной болт(1 шт.) рычага регулировки развала в сборе (правый задний), выверните крепёжную гайку(1 шт.), одновременно снимите эксцентриковую шайбу «A»(1 шт.). Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт рычага регулировки развала в сборе (правый задний), снимите рычаг регулировки развала в сборе (правый задний).

    🔧 головка 18 мм

18.

    18

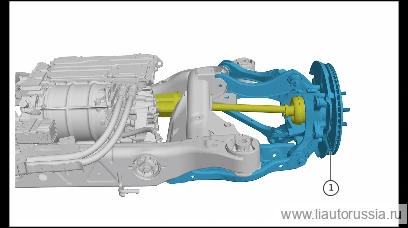

    Отсоедините правый задний приводной вал в сборе от правого заднего поворотного кулака, снимите правый задний поворотный кулак вместе с его принадлежностями.

19.

    19

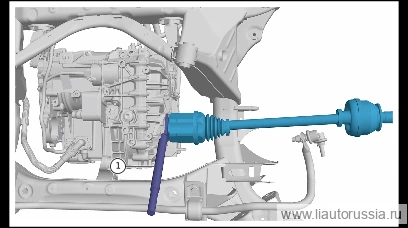

    Вставьте специальный инструмент для демонтажа полуоси в место стопорного кольца полуоси (со стороны заднего редуктора), затем, удерживая корпус внутреннего шарнира равных угловых скоростей и вал, снимите приводной вал правый задний в сборе горизонтально.

    Примечание

    • В процессе демонтажа/монтажа обязательно сохраняйте горизонтальное положение, чтобы шлицы приводного вала в сборе не повредили кромку сальника узла сдвоенного электродвигателя с редуктором в сборе.
    • При демонтаже/монтаже и перемещении приводного вала обращайтесь с ним осторожно, избегайте ударов, повреждений и деформации лакокрасочного покрытия, пыльника, хомутов, защитного чехла, а также шлицев, резьбы, шейки под сальник и других прецизионных участков приводного вала.

20.

    20

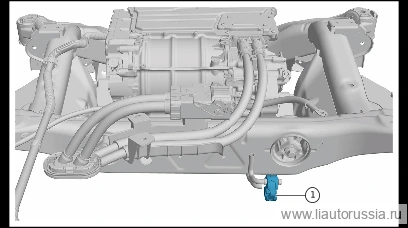

    Снимите резиновую подвеску системы выпуска.

    Примечание. В процессе демонтажа/монтажа можно нанести немного смазки в монтажное отверстие подвески глушителя выпускной системы, чтобы облегчить демонтаж или установку.

21.

    21

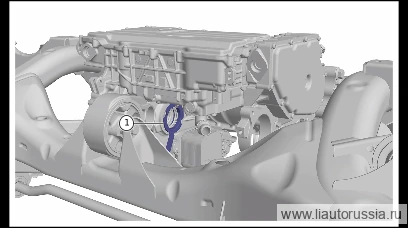

    Отсоедините крепёжный хомут(1 шт.) подводящего шланга охлаждающей жидкости заднего электродвигателя.
22. 22

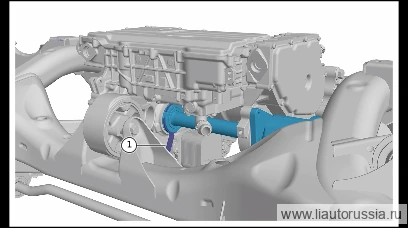

    Отсоедините фиксирующую защёлку (2 шт.) подводящего шланга ОЖ заднего электродвигателя, снимите подводящий шланг ОЖ заднего электродвигателя.

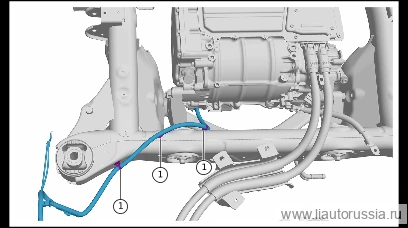

23.

    23

    Отсоедините крепёжный фиксатор (3 шт.) жгута проводов заднего электродвигателя в сборе.

24.

    24

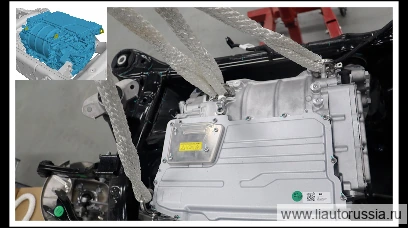

    Используя подходящее подъёмное приспособление, поднимите задний электропривод в сборе.

    Примечание

    • При использовании подъёмного приспособления требуется согласованная работа двух специалистов по ремонту, чтобы избежать перекоса подъёмного приспособления, иначе это может привести к травмированию персонала, повреждению деталей или оборудования.
    • Зафиксируйте задний электропривод в сборе, чтобы избежать его перекоса и повреждения деталей.

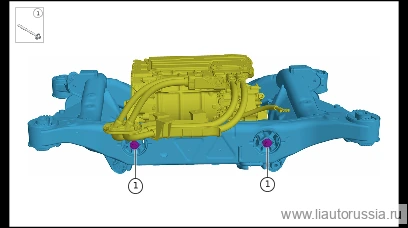

25.

    25

    Выверните крепёжный болт опоры заднего электропривода в сборе (2 шт.).

    🔧 головка Примечание: направляющий болт с шестигранным фланцем X01-89185039 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 15 ммX01-89185039одноразовая деталь

26.

    26

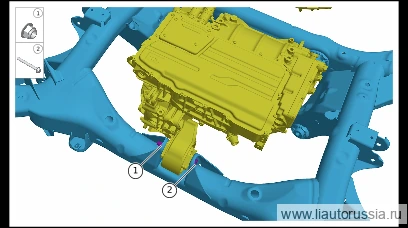

    С помощью инструмента зафиксируйте сквозной болт(1 шт.) передней опоры заднего силового агрегата в сборе, выверните крепёжную гайку(1 шт.). Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт передней опоры заднего силового агрегата в сборе, вывесите на подъёмном приспособлении задний электропривод в сборе.

    🔧 головка 18 ммX01-89185137одноразовая деталь

    Примечание

    • При использовании подъёмного приспособления работу должны согласованно выполнять два специалиста по ремонту во избежание перекоса подъёмного приспособления — иначе это может привести к травмам персонала, повреждению компонентов или оборудования.
    • Зафиксируйте задний электропривод в сборе, чтобы избежать его перекоса и повреждения компонентов.
    • Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой деталью.
    • X01-89185137 болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой деталью.

Установка 40 шагов

1.

   1

   Используя подходящее подъёмное приспособление, поднимите задний электропривод в сборе к месту установки на заднем подрамнике в сборе.

   Примечание

   • При использовании подъёмного приспособления необходима согласованная работа двух специалистов по ремонту во избежание наклона приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
   • Зафиксируйте задний электропривод в сборе, чтобы избежать его наклона и повреждения деталей.

2.

   2

   Установите сквозной болт передней опоры заднего силового агрегата в сборе.
3. 3

   Используя инструмент, зафиксируйте сквозной болт передней опоры заднего силового агрегата в сборе (1 шт.), установите крепёжную гайку (1 шт.). Стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 Момент затяжки: 60±5 Н·м+90±5° Инструмент для болта: 15 мм торцевая головка Инструмент для гайки: 18 мм торцевая головка

   ⚙︎ 60±5 Н·м🔧 головка 18 ммX01-89185137одноразовая деталь

   Примечание

   • Стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.
   • X01-89185137 болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.
   • При использовании подъёмного приспособления необходимо согласованное участие двух специалистов по ремонту, чтобы избежать перекоса подъёмного приспособления, иначе это может привести к травмам персонала или повреждению компонентов либо оборудования.
   • Зафиксируйте задний электропривод в сборе, чтобы избежать его перекоса и повреждения деталей.

4.

   4

   Установите крепёжный болт(2 шт.) опоры заднего электропривода в сборе. X01-89185039 направляющий болт с шестигранной головкой и фланцем Момент затяжки: 60±5 Н·м+90±5°

   ⚙︎ 60±5 Н·м🔧 головка X01-89185039 направляющий болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой деталью 15 ммX01-89185039одноразовая деталь

5.

   5

   Установите жгут проводов заднего электродвигателя в сборе, установите фиксирующую защёлку (3 шт.) жгута проводов заднего электродвигателя в сборе.

6.

   6

   Установите подводящий шланг ОЖ заднего электродвигателя, установите фиксирующую защёлку (2 шт.) подводящего шланга ОЖ заднего электродвигателя.
7. 7

   Установите крепёжный хомут подводящего шланга ОЖ заднего электродвигателя (1 шт.).

8.

   8

   Установите резиновую подвеску системы выпуска.

   Примечание. В процессе демонтажа/монтажа можно нанести немного смазки в монтажное отверстие подвески глушителя выпускной системы, чтобы облегчить демонтаж или установку.

9.

   9

   Установите защитное приспособление для сальника полуоси заднего редуктора. Специальный

   🔧 Li-1002002A защитное приспособление для сальника заднего приводного вала Li-1002002B защитное приспособление для сальника заднего приводного вала

10.

    10

    Установите правый задний приводной вал в сборе, снимите инструмент защиты сальника полуоси заднего редуктора.

    Примечание

    • При разборке/сборке необходимо строго соблюдать горизонтальное положение, чтобы шлицы приводного вала в сборе не повредили кромку сальника блока сдвоенного электродвигателя с редуктором в сборе.
    • При разборке, сборке и перемещении приводного вала соблюдайте осторожность, избегайте ударов, чтобы не повредить и не деформировать лакокрасочное покрытие, пыльник, хомуты, защитный чехол, а также шлицы, резьбу, шейку под сальник и другие точно обработанные поверхности приводного вала.

11.

    11

    Подсоедините приводной вал правый задний в сборе к правому заднему поворотному кулаку с принадлежностями.

12.

    12

    Подсоедините задний рычаг развала в сборе (правый задний) к заднему подрамнику в сборе, установите эксцентриковый болт (1 шт.), одновременно установите эксцентриковую шайбу «A» (1 шт.). X01-89400315 Эксцентриковая шайба X01-89140146 Эксцентриковый болт

    X01-89400315X01-89140146
13. 13

    С помощью инструмента зафиксируйте эксцентриковый болт(1 шт.) рычага регулировки развала в сборе (правый задний), установите крепёжную гайку(1 шт.). Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33914T13F70 Момент затяжки: предварительная затяжка 90±5 Н·м, окончательная затяжка после регулировки углов установки колёс 180±10 Н·м Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка

    ⚙︎ предварительная затяжка90±5 Н·м🔧 головка 18 мм

14.

    14

    Подсоедините левый задний продольный рычаг в сборе (правый задний) к заднему подрамнику в сборе, установите сквозной болт (1 шт.).
15. 15

    Зафиксируйте инструментом сквозной болт продольного рычага левого заднего в сборе (правый задний) (1 шт.), установите крепёжную гайку (1 шт.). Q33912T13F70 — стопорная гайка с шестигранной головкой, фланцем и неметаллической вставкой Момент затяжки: 70 Н·м+90° Инструмент для болта: 19 мм головка Инструмент для гайки: 18 мм головка

    ⚙︎ 70 Н·м+90°🔧 головка 18 ммM01-89010027одноразовая деталь

    Примечание

    • M01-89010027 комплект «болт с шестигранной головкой и плоская шайба» является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым.
    • Стопорная гайка с шестигранной головкой, фланцем и неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой.

16.

    16

    Подсоедините правый задний рычаг схождения в сборе к заднему подрамнику в сборе, установите эксцентриковый болт (1 шт.), одновременно установите эксцентриковую шайбу «A» (1 шт.). X01-89140121 Эксцентриковый болт X01-89400112 Эксцентриковая шайба

    X01-89140121X01-89400112
17. 17

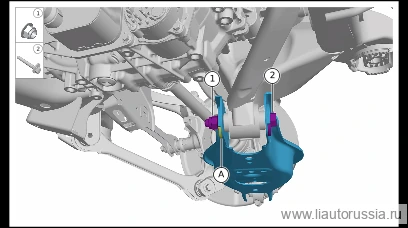

    С помощью инструмента зафиксируйте сквозной болт(1 шт.) правого заднего рычага регулировки схождения в сборе, установите крепёжную гайку(1 шт.). Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 Момент затяжки: предварительная затяжка 60±5 Н·м, окончательная затяжка после регулировки углов установки колёс 80±10 Н·м Инструмент для болта: 18 мм головка Инструмент для гайки: 18 мм головка

    ⚙︎ предварительная затяжка60±5 Н·м🔧 головка 18 мм

18.

    18

    Установите левый направляющий рычаг в сборе (правый задний), установите крепёжный болт (1 шт.) левого направляющего рычага в сборе (правого заднего). Q1851280TF61 болт с шестигранной головкой и фланцем Момент затяжки: 70 Н·м+90° Н·м

    ⚙︎ 70 Н·м+90°🔧 торцевая головка Q1851280TF61 болт с шестигранной головкой и фланцем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 15 ммQ1851280TF61одноразовая деталь

19.

    19

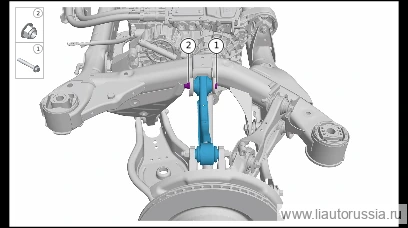

    Установите верхний поперечный рычаг левый задний в сборе (правый задний), установите сквозной болт верхнего поперечного рычага левого заднего в сборе (правого заднего).
20. 20

    Используя инструмент, зафиксируйте сквозной болт левого заднего верхнего поперечного рычага в сборе (правый задний) (1 шт.), установите крепёжную гайку (1 шт.). Q1851280TF61 Болт с шестигранной головкой и фланцем Момент затяжки: 70 Н·м+90° Инструмент для болта: 15 мм торцевая головка Инструмент для гайки: 18 мм торцевая головка

    ⚙︎ 70 Н·м+90°🔧 головка 18 ммQ1851280TF61одноразовая деталь

    Примечание

    • Q1851280TF61 болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.
    • Стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.

21.

    21

    Установите защитное приспособление для сальника полуоси заднего редуктора. Специальный

    🔧 Li-1002002A защитное приспособление для сальника заднего приводного вала Li-1002002B защитное приспособление для сальника заднего приводного вала

22.

    22

    Установите левый приводной вал в сборе, снимите защитное приспособление для сальника полуоси левого редуктора.

    Примечание

    • В процессе демонтажа/монтажа обязательно удерживайте вал строго горизонтально, чтобы шлицы приводного вала в сборе не повредили кромку сальника узла «два электродвигателя с редуктором» в сборе.
    • При демонтаже, монтаже и перемещении приводного вала обращайтесь с ним осторожно, избегайте ударов и деформации на прецизионно обработанных участках — лакокрасочном покрытии, защитном чехле, хомутах, пыльнике, а также шлицах, резьбе, посадочном месте под сальник и т. п.

23.

    23

    Установите крепёжный болт (2 шт.) левого заднего приводного вала в сборе. X01-89184835 болт с шестигранной головкой и фланцем Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 торцевая головка 10 ммX01-89184835

24.

    24

    Подсоедините приводной вал левый задний в сборе к левому заднему поворотному кулаку с принадлежностями.

25.

    25

    Установите задний рычаг развала в сборе (левый задний), установите эксцентриковый болт (1 шт.), одновременно установите эксцентриковую шайбу «A» (1 шт.). X01-89140146 Эксцентриковый болт X01-89400315 Эксцентриковая шайба

    X01-89140146X01-89400315
26. 26

    С помощью инструмента зафиксируйте эксцентриковый болт(1 шт.) рычага регулировки развала в сборе, установите крепёжную гайку(1 шт.). Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33914T13F70 Момент затяжки: предварительная затяжка 90±5 Н·м, окончательная затяжка после регулировки углов установки колёс 180±10 Н·м Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка

    ⚙︎ предварительная затяжка90±5 Н·м🔧 головка 18 мм

27.

    27

    Подсоедините левый задний продольный рычаг в сборе к заднему подрамнику в сборе, установите сквозной болт (1 шт.).
28. 28

    Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). Q33912T13F70 — стопорная гайка с шестигранной головкой, фланцем и неметаллической вставкой Момент затяжки: 70 Н·м+90° Инструмент для болта: 19 мм головка Инструмент для гайки: 18 мм головка

    ⚙︎ 70 Н·м+90°🔧 головка 18 ммM01-89010027одноразовая деталь

    Примечание

    • M01-89010027 комплект «болт с шестигранной головкой и плоская шайба» является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым.
    • Стопорная гайка с шестигранной головкой, фланцем и неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой.

29.

    29

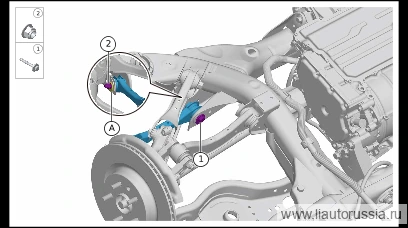

    Подсоедините левый задний рычаг схождения в сборе к заднему подрамнику в сборе, установите эксцентриковый болт (1 шт.), одновременно установите эксцентриковую шайбу «A» (1 шт.). X01-89140121 Эксцентриковый болт X01-89400112 Эксцентриковая шайба

    X01-89140121X01-89400112
30. 30

    С помощью инструмента зафиксируйте сквозной болт(1 шт.) левого заднего рычага регулировки схождения в сборе, установите крепёжную гайку(1 шт.). Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 Момент затяжки: предварительная затяжка 60±5 Н·м, окончательная затяжка после регулировки углов установки колёс 80±10 Н·м Инструмент для болта: 18 мм головка Инструмент для гайки: 18 мм головка

    ⚙︎ предварительная затяжка60±5 Н·м🔧 головка 18 мм

31.

    31

    Установите левый направляющий рычаг в сборе, установите крепёжный болт (1 шт.) левого направляющего рычага в сборе. Q1851280TF61 болт с шестигранной головкой и фланцем Момент затяжки: 70 Н·м+90° Н·м

    ⚙︎ 70 Н·м+90°🔧 торцевая головка Q1851280TF61 болт с шестигранной головкой и фланцем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 15 ммQ1851280TF61одноразовая деталь

32.

    32

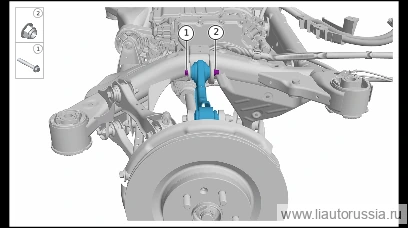

    Установите верхний поперечный рычаг левый задний в сборе, установите сквозной болт верхнего поперечного рычага левого заднего в сборе.
33. 33

    Используя инструмент, зафиксируйте сквозной болт верхнего поперечного рычага в сборе (левый задний) (1 шт.), установите фиксирующую гайку (1 шт.). Q1851280TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 70 Н·м+90° Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка

    ⚙︎ 70 Н·м+90°🔧 головка 18 ммQ1851280TF61одноразовая деталь

    Примечание

    • Q1851280TF61 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.
    • Самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.

34.

    34

    Установите задний стабилизатор поперечной устойчивости в сборе, установите крепёжные болты заднего стабилизатора поперечной устойчивости в сборе (4 шт.). M01-89010026 направляющий болт с шестигранной фланцевой головкой Момент затяжки: нет данных BOM, будет дополнено после обновления BOM.

    🔧 головка Внимание: M01-89010026 направляющий болт с шестигранной фланцевой головкой — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммM01-89010026одноразовая деталь

35.

    35

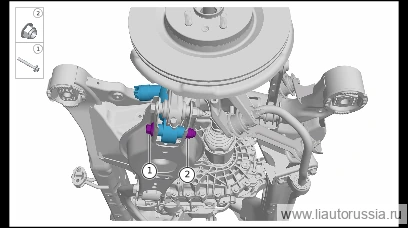

    Установите сквозной болт амортизатора в сборе (правый задний) (1 шт.).
36. 36

    Инструментом зафиксируйте сквозной болт амортизатора заднего правого в сборе (1 шт.), установите фиксирующую гайку (1 шт.). X01-89185052 Комбинация шестигранного фланцевого болта и плоской шайбы Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185052одноразовая деталь

    Примечание

    • X01-89185052 комбинация шестигранного фланцевого болта и плоской шайбы — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь.
    • Q33914T13F70 шестигранная фланцевая стопорная гайка с неметаллическим вкладышем — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь.

37.

    37

    Используя инструмент, зафиксируйте резьбовой стержень соединительной тяги заднего стабилизатора правой в сборе (1 шт.), установите фиксирующую гайку (1 шт.). Самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 Момент затяжки: 100±10 Н·м Инструмент для резьбового стержня: 6 мм головка-бита Инструмент для гайки: 18 мм рожковый ключ

    ⚙︎ 100±10 Н·м🔧 комбинированный ключ 18 ммодноразовая деталь

    Примечание. Самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.

38.

    38

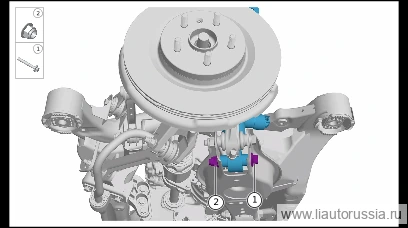

    Установите сквозной болт левого заднего амортизатора в сборе (1 шт.).
39. 39

    С помощью инструмента зафиксируйте сквозной болт амортизатора в сборе (левый задний) (1 шт.), установите фиксирующую гайку (1 шт.). X01-89185052 Комплект: болт с шестигранным фланцем и плоская шайба Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185052одноразовая деталь

    Примечание

    • X01-89185052 комплект болта с шестигранным фланцем и плоской шайбой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую.
    • Q33914T13F70 стопорная гайка с шестигранным фланцем и неметаллической вставкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую.

40.

    40

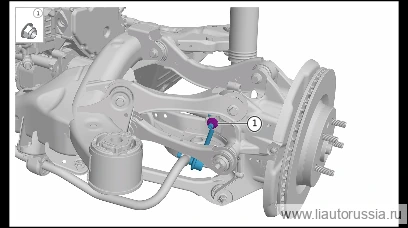

    Инструментом зафиксируйте шпильку стойки стабилизатора заднего левой в сборе (1 шт.), установите фиксирующую гайку (1 шт.). Q33912T13F70 шестигранная фланцевая стопорная гайка с неметаллическим вкладышем Момент затяжки: 100±10 Н·м Инструмент для шпильки: 6 мм головка-бита Инструмент для гайки: 18 мм комбинированный ключ

    ⚙︎ 100±10 Н·м🔧 комбинированный ключ 18 ммодноразовая деталь

    Примечание. Q33912T13F70 шестигранная фланцевая стопорная гайка с неметаллическим вкладышем — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
• Калибровка лидара - MAX
