Передний воздушный охладитель в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы увеличителя запаса хода температура охлаждающей жидкости в устройстве модуля переднего охлаждения очень высока, поэтому необходимо заглушить увеличитель запаса хода и дождаться охлаждения жидкости в устройстве модуля переднего охлаждения до комнатной температуры, прежде чем приступать к демонтажу, иначе горячая охлаждающая жидкость может вызвать ожоги.
- При нагреве охлаждающая жидкость образует пар — избегайте вдыхания этого пара.
- При случайном обильном вдыхании пара охлаждающей жидкости или её попадании внутрь немедленно выпейте чистой воды, вызовите рвоту или срочно обратитесь к врачу.
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- Для охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно и сдавать на утилизацию, используя ёмкость с делениями для последующей регенерации или утилизации.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
- При демонтаже следите за тем, чтобы в разъём жгута проводов не попала вода — предварительно закройте его защитным колпачком, и только после этого снимайте водяной шланг.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 20
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Демонтаж/монтаж узла переднего бампера в сборе
- Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря
- Нижняя активная решётка радиатора в сборе
- Компоненты балки бампера — Передняя балка бампера в сборе
- передняя вспомогательная балка бампера в сборе
- Воздухоотводящий щиток радиатора двигателя в сборе
Снятие 4 шагов
-

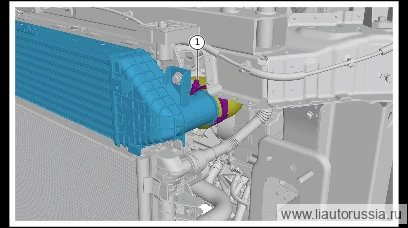

Ослабьте хомут крепления впускной трубки интеркулера в сборе, отсоедините впускную трубку интеркулера в сборе.
-

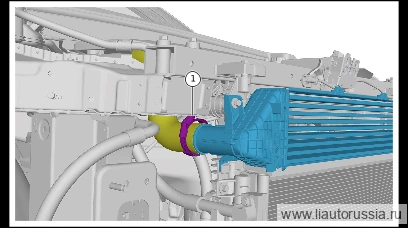

Ослабьте хомут крепления патрубка выхода воздуха интеркулера I в сборе, отсоедините патрубок выхода воздуха интеркулера I в сборе.
-

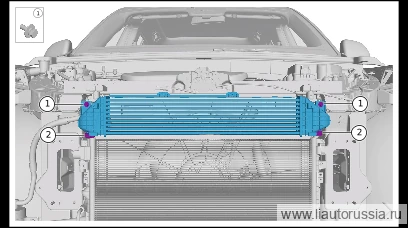

Выверните крепёжные болты (2 шт.) переднего воздушного охладителя в сборе.
🔧 головка 10 мм -
Отсоедините фиксатор (2 шт.) крепления переднего воздухоохладителя в сборе к радиатору двигателя (ДВС) в сборе, снимите передний воздухоохладитель в сборе.
Установка 4 шагов
-
Установите передний воздушный конденсатор в сборе, убедитесь, что фиксатор (2 шт.) крепления переднего воздушного конденсатора в сборе к радиатору двигателя в сборе установлен на место.
-
Установите крепёжные болты (2 шт.) переднего воздушного охладителя в сборе. X01-13010035 Комбинация шестигранного болта, пружинной шайбы и плоской шайбы
🔧 головка 10 ммX01-13010035 -
Подсоедините выпускную трубку интеркулера в сборе I, установите хомут крепления выпускной трубки интеркулера в сборе I.
-
Подсоедините впускную трубку интеркулера в сборе, установите хомут крепления впускной трубки интеркулера в сборе.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Регулировка высоты фары
