Воздухоотводящий щиток радиатора двигателя в сборе

Подготовительные работы 16

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Передняя защита моторного отсека
6. Правая защита моторного отсека в сборе
7. Левая защита моторного отсека в сборе
8. Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
9. Подъём и опускание автомобиля
10. Задняя защитная панель передней части днища
11. Нижняя защита переднего бампера в сборе
12. Демонтаж/монтаж узла переднего бампера в сборе
13. Нижняя активная решётка радиатора в сборе
14. Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря
15. Компоненты балки бампера — Передняя балка бампера в сборе
16. передняя вспомогательная балка бампера в сборе

Снятие 3 шагов

1. 1

   Выверните крепёжный болт (7 шт.) воздухонаправляющего щитка радиатора двигателя в сборе.

   🔧 торцевая головка Q146B0622F62L болт с шестигранной головкой в комплекте с пружинной шайбой и плоской шайбой 10 мм

2.

   2

   Выверните крепёжный болт (2 шт.) воздухонаправляющего щитка радиатора двигателя в сборе.

   🔧 торцевая головка Q146B0622F62L болт с шестигранной головкой в комплекте с пружинной шайбой и плоской шайбой 10 мм
3. 3

   Выверните крепежный винт (2 шт.) дефлектора радиатора двигателя в сборе.

   🔧 торцевая головка с отверткой M01-89274816 самонарезающий винт с внутренним шестигранным цветковым профилем, цилиндрической головкой и фланцем T25M01-89274816

Установка 3 шагов

1.

   1

   Выверните крепёжные болты (2 шт.) дефлектора воздуха радиатора двигателя в сборе. Q146B0622F62L Болт с шестигранной головкой в сборе с пружинной шайбой и плоской шайбой Момент затяжки: 3±0.5 Н·м

   ⚙︎ 3±0.5 Н·м🔧 торцевая головка 10 мм

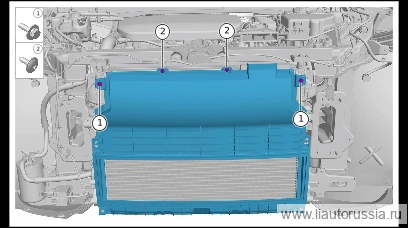

2. 2

   Выверните фиксирующие винты (2 шт.) дефлектора радиатора двигателя в сборе. M01-89274816 Самонарезающий винт с фланцевой цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816

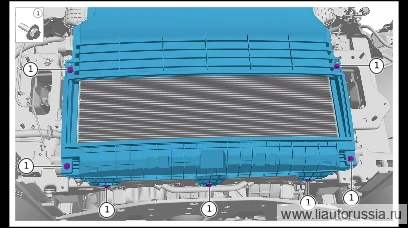

3.

   3

   Выверните крепёжные болты (7 шт.) дефлектора воздуха радиатора двигателя в сборе. Q146B0622F62L Болт с шестигранной головкой в сборе с пружинной шайбой и плоской шайбой Момент затяжки: 3±0.5 Н·м

   ⚙︎ 3±0.5 Н·м🔧 торцевая головка 10 мм

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
