Компоненты балки бампера — Передняя балка бампера в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 15
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- Нижняя активная решётка радиатора в сборе
- Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря
- Соединительная пластина усилителя бампера
Снятие 3 шагов
-
Отсоедините фиксирующую защёлку (4 шт.) жгута проводов моторного отсека в сборе.
-

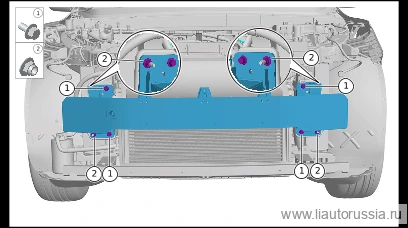

Выверните крепёжные болты (4 шт.) передней балки бампера в сборе. M01-89010048 Болт с шестигранной головкой и фланцем
🔧 Головка 15 ммM01-89010048 -
Выверните крепёжные гайки крепления передней противоударной балки в сборе (4 шт.), снимите переднюю противоударную балку в сборе. X01-89339010 Стопорная шестигранная фланцевая гайка с неметаллической вставкой
🔧 Головка Внимание: данный этап должен выполняться двумя специалистами по ремонту 15 ммX01-89339010
Установка 3 шагов
-
Установите балку переднего бампера в сборе, установите крепежную гайку (4 шт.) балки переднего бампера в сборе. X01-89339010 Стопорная гайка с фланцевой шестигранной головкой и неметаллической вставкой Момент затяжки: 45±3 Н·м
⚙︎ 45±3 Н·м🔧 Головка 15 ммX01-89339010 -
Установите крепежные болты (4 шт.) передней балки бампера в сборе. M01-89010048 Шестигранный фланцевый болт Момент затяжки: 45±3 Н·м
⚙︎ 45±3 Н·м🔧 головка Внимание: данная операция должна выполняться двумя специалистами по ремонту 15 ммM01-89010048 -

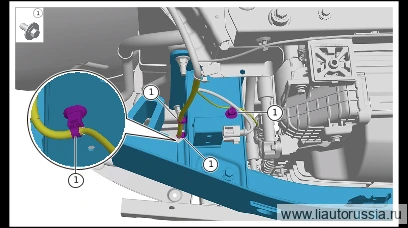

Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (4 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите балку переднего бампера в сборе, установите крепежную гайку… | 45±3 Н·м |
| Установите крепежные болты (4 шт.) передней балки бампера в сборе. M01… | 45±3 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
