Нижняя активная решётка радиатора в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 2 шагов
-

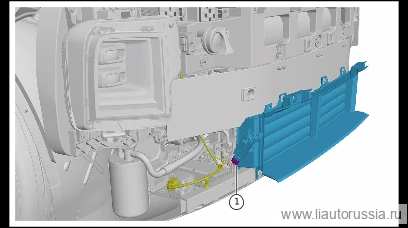

Отсоедините разъём (1 шт.) жгута проводов нижней активной решётки радиатора в сборе.
-

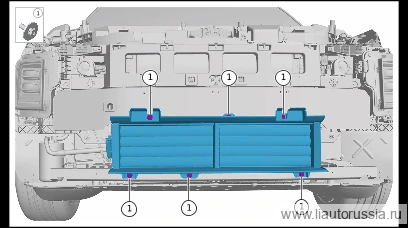

Выверните крепёжные болты нижней активной решётки радиатора в сборе (6 шт.), снимите нижнюю активную решётку радиатора в сборе.
🔧 головка 10 мм
Установка 2 шагов
-
Установите нижнюю активную решётку радиатора в сборе, установите крепёжный болт (6 шт.) нижней активной решётки радиатора в сборе. X01-89146620 болт с шестигранной головкой и внутренним шестигранно-звёздчатым шлицем в комплекте с пружинной шайбой и плоской шайбой Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 торцевая головка 10 ммX01-89146620 -
Подсоедините разъём жгута проводов переднего бампера в сборе (8 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите нижнюю активную решётку радиатора в сборе, установите крепё… | 6±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены нижней активной решётки радиатора
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Калибровка кругового обзора 360°
