Соединительная пластина усилителя бампера
Передняя рамка (телевизор) · Li L6 2024 · стр. 3104–3105 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
- Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря

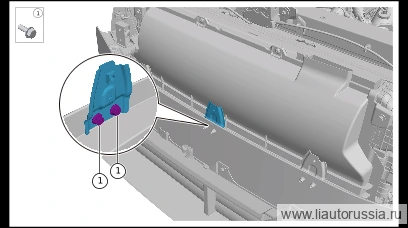

Снятие 1 шагов
-
Выверните крепёжные болты соединительной пластины балки безопасности (2 шт.), снимите соединительную пластину балки безопасности.
🔧 головка 10 мм
Установка 2 шагов
-
Установите соединительную пластину балки бампера, установите крепёжный болт (2 шт.) соединительной пластины балки бампера.
-
Q1860616F70 Болт с шестигранной фланцевой головкой. Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Q1860616F70 Болт с шестигранной фланцевой головкой. Момент затяжки: 9±… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
