Передняя вспомогательная балка бампера в сборе

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Передняя защита моторного отсека
6. Правая защита моторного отсека в сборе
7. Левая защита моторного отсека в сборе
8. Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
9. Подъём и опускание автомобиля
10. Задняя защитная панель передней части днища
11. Нижняя защита переднего бампера в сборе
12. Демонтаж/монтаж узла переднего бампера в сборе
13. Нижняя активная решётка радиатора в сборе
14. кронштейн переднего дополнительного усилителя бампера
15. Генератор звука виртуального двигателя

Снятие 4 шагов

1. 1

   Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.
2. 2

   Выверните крепёжные болты (2 шт.) нижней опоры радиатора (правой). X01-89186099 Комбинированный крепёж: болт с шестигранной головкой и фланцем с плоской шайбой

   🔧 Головка 10 ммX01-89186099

3.

   3

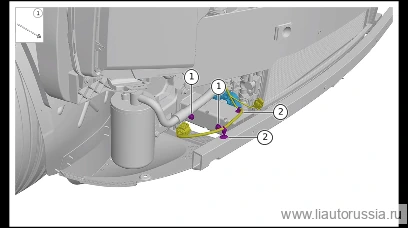

   Выверните крепёжные болты нижней опоры радиатора (левой) (2 шт.). X01-89186099 Комбинированный шестигранный фланцевый болт с плоской шайбой

   🔧 Головка 10 ммX01-89186099

4.

   4

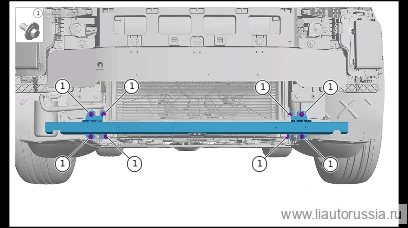

   Выверните крепежный болт (8 шт.) передней дополнительной балки бампера в сборе, снимите переднюю дополнительную балку бампера в сборе. X01-89184820 Комбинированное изделие: болт с фланцевой шестигранной головкой и плоская шайба

   🔧 Головка 10 ммX01-89184820

Установка 4 шагов

1.

   1

   Установите переднюю вспомогательную балку бампера в сборе, установите крепежные болты (8 шт.) передней вспомогательной балки бампера в сборе. X01-89184820 Комбинированный шестигранный фланцевый болт и плоская шайба Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 10 ммX01-89184820

2.

   2

   Установите крепёжные болты (2 шт.) нижней опоры радиатора (левой). X01-89186099 Комбинированный крепёж: болт с шестигранной головкой и фланцем с плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 ммX01-89186099

3.

   3

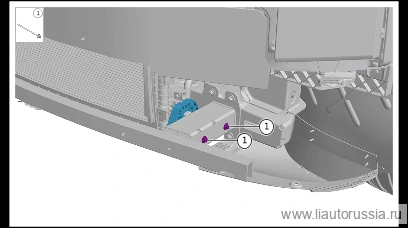

   Установите фиксирующий болт нижней опоры радиатора (правой) (2 шт.). X01-89186099 Комбинированный болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммX01-89186099
4. 4

   Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
