Модуль переднего охлаждения в сборе

Подготовительные работы 21

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Открытие и закрытие капота
5. Передняя защита моторного отсека
6. Левая защита моторного отсека в сборе
7. Правая защита моторного отсека в сборе
8. Откачка и заправка хладагента
9. Подъём и опускание автомобиля
10. Задняя защитная панель передней части днища
11. Нижняя защита переднего бампера в сборе
12. Левая передняя нижняя защита днища
13. Корпус защиты адсорбера в сборе
14. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
15. Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
16. Демонтаж/монтаж узла переднего бампера в сборе
17. Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря
18. Нижняя активная решётка радиатора в сборе
19. Компоненты балки бампера — Передняя балка бампера в сборе
20. передняя вспомогательная балка бампера в сборе
21. Воздухоотводящий щиток радиатора двигателя в сборе

Снятие 17 шагов

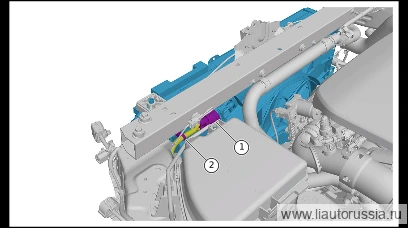

1.

   1

   Отсоедините разъём (1 шт.) жгута проводов электровентилятора в сборе.
2. 2

   Отсоедините фиксатор (1 шт.) крепления жгута проводов электровентилятора в сборе.

3.

   3

   Ослабьте хомут крепления, отсоедините отводящий шланг радиатора.
4. 4

   Ослабьте хомут крепления, отсоедините отводящую трубку радиатора электродвигателя.
5. 5

   Ослабьте хомут крепления, отсоедините впускную трубку интеркулера в сборе.

   Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью!

6.

   6

   Выверните крепёжный болт (1 шт.) трубки низкого давления переднего испарителя в сборе, отсоедините трубку низкого давления переднего испарителя в сборе.

   🔧 торцевая головка 10 мм
7. 7

   Выверните крепёжные болты (1 шт.) соединительной трубки водяного конденсатора и воздушного конденсатора, отсоедините соединительную трубку водяного конденсатора и воздушного конденсатора.

   🔧 Головка 10 мм

8.

   8

   Снимите уплотнительное кольцо трубопровода низкого давления переднего испарителя в сборе.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новой деталью.
   • При демонтаже/монтаже трубопровода необходимо избегать повреждения канавки уплотнительного кольца, при повреждении необходимо заменить трубопровод в сборе.

9.

   9

   Снимите уплотнительное кольцо соединительной трубки водяного конденсатора и воздушного конденсатора.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо является деталью одноразового использования, при каждом демонтаже и монтаже необходимо устанавливать новую деталь.
   • При демонтаже и монтаже трубопровода необходимо избегать повреждения канавки под уплотнительное кольцо, при повреждении необходимо заменить трубопровод в сборе.

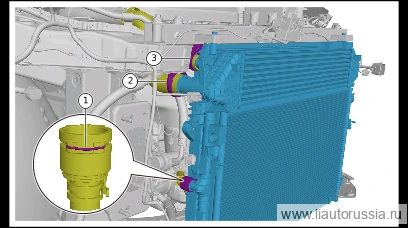

10.

    10

    Ослабьте хомут крепления, отсоедините подводящую трубку радиатора электродвигателя.
11. 11

    Ослабьте хомут крепления, отсоедините выпускную трубку интеркулера в сборе I.
12. 12

    Ослабьте хомут крепления, отсоедините подводящий шланг ОЖ радиатора.

    Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!

13.

    13

    Отсоедините фиксатор (3 шт.) подводящей трубки радиатора электродвигателя.

14.

    14

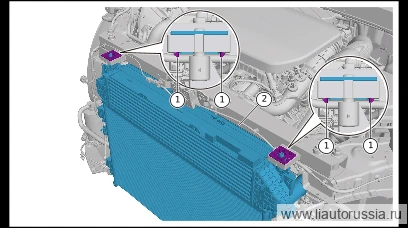

    Нажмите на фиксатор верхней опоры радиатора, снимите верхнюю опору радиатора (2 шт.).
15. 15

    Снимите модуль переднего охлаждения в сборе с электровентилятором в сборе.

16.

    16

    Выверните крепёжный болт (2 шт.) электровентилятора в сборе.

    🔧 головка 10 мм
17. 17

    Отсоедините фиксатор (2 шт.) крепления электровентилятора в сборе к переднему модулю охлаждения в сборе, снимите электровентилятор в сборе.

Установка 17 шагов

1.

   1

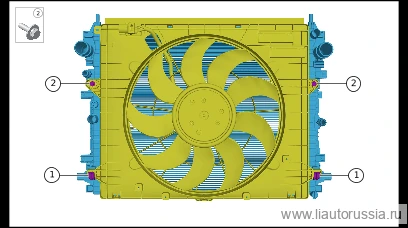

   Установите электронный вентилятор в сборе, убедитесь, что фиксатор (2 шт.) крепления электронного вентилятора в сборе к модулю переднего охлаждения в сборе установлен правильно.
2. 2

   Установите крепёжный болт(ы) (2 шт.) электровентилятора в сборе, Q146B0622F62L Комбинированный крепёж: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 6±1 Н·м

   ⚙︎ 6±1 Н·м🔧 торцевая головка 10 мм

3.

   3

   Установите модуль переднего охлаждения в сборе с электровентилятором.
4. 4

   Установите верхнюю опору радиатора (2 шт.).

5.

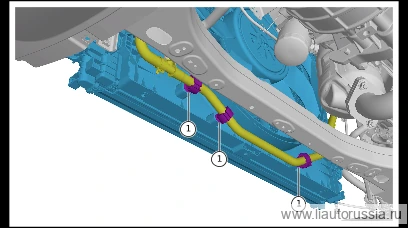

   5

   Установите фиксатор (3 шт.) подводящей трубки радиатора электродвигателя.

6.

   6

   Подсоедините подводящий шланг радиатора, установите хомут крепления.
7. 7

   Подсоедините выпускную трубку интеркулера в сборе I, установите хомут крепления.
8. 8

   Подсоедините подводящую трубку радиатора электродвигателя, установите хомут крепления.

9.

   9

   Установите новое уплотнительное кольцо трубопровода низкого давления переднего испарителя в сборе.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новой деталью.
   • После замены уплотнительного кольца перед установкой нанесите смазочное масло.
   • После замены трубопровода и повторной заправки хладагентом повторно проведите проверку на утечку хладагента.

10.

    10

    Установите новое уплотнительное кольцо соединительной трубки водяного конденсатора и воздушного конденсатора.

    одноразовая деталь

    Примечание

    • Уплотнительное кольцо является деталью одноразового использования, при каждом демонтаже и монтаже необходимо устанавливать новую деталь.
    • После замены уплотнительного кольца перед установкой нанесите смазочное масло.
    • После замены трубопровода и повторной заправки хладагента повторно проверьте систему на утечку хладагента.

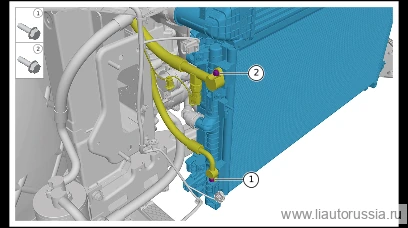

11.

    11

    Подсоедините соединительную трубку водяного конденсатора и воздушного конденсатора, установите крепёжные болты (1 шт.) соединительной трубки водяного конденсатора и воздушного конденсатора. Q1860620F61 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61
12. 12

    Подсоедините трубку низкого давления переднего испарителя в сборе, установите крепёжный болт(ы) (1 шт.) трубки низкого давления переднего испарителя в сборе. Q1860620F61 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860620F61

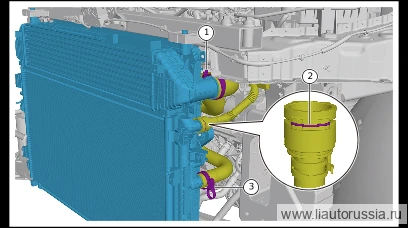

13.

    13

    Подсоедините впускную трубку интеркулера в сборе, установите хомут крепления.
14. 14

    Подсоедините отводящую трубку радиатора электродвигателя, установите хомут крепления.
15. 15

    Подсоедините отводящий шланг радиатора, установите хомут крепления.

16.

    16

    Установите фиксатор (1 шт.) крепления электровентилятора в сборе.
17. 17

    Подсоедините разъём жгута проводов (1 шт.) электровентилятора в сборе.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
• Регулировка высоты фары
