Шумоизоляционный мат левой задней колёсной арки

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	HT4HIKDSR0	Инструмент для демонтажа/монтажа гайки пластинчатой пружины		Порядок работ: снятие и установка пружинной гайки в области шасси автомобиля

Подготовительные работы 23

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Двери багажника на электроприводе книга владельца
4. Складывание и поднятие спинки сиденья второго ряда
5. Крышка багажника в сборе
6. Демонтаж/монтаж узла ящика для инструментов багажника
7. Аккумулятор книга владельца
8. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
9. облицовка левого порога в сборе
10. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
11. Шторка багажного отделения в сборе
12. Экранирующая крышка багажного отделения в сборе.
13. Кронштейн крышки багажного отделения в сборе
14. облицовочная панель порога задней двери в сборе
15. Демонтаж/монтаж панели выключателя левой задней боковины и узла
16. облицовка верхней части левой стойки D в сборе.
17. облицовка левой задней боковины в сборе
18. опорный кронштейн ремня безопасности левой задней боковины в сборе
19. монтажный кронштейн отделки левой боковины
20. Компоненты задней теплоизоляции — наполнительный блок боковины багажника
21. Подъём и опускание автомобиля
22. Колесо в сборе
23. Левая задняя колёсная арка

Снятие 9 шагов

1.

   1

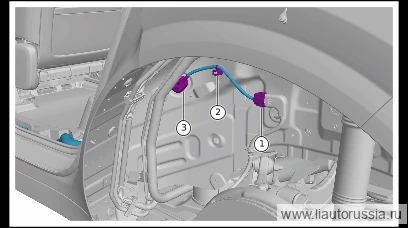

   Отсоедините разъём жгута проводов кузова в сборе и жгута проводов датчика скорости вращения левого заднего колеса (1 шт.).
2. 2

   Отсоедините фиксатор (1 шт.) жгута проводов кузова в сборе.
3. 3

   Отсоедините 1 резиновую заглушку жгута проводов кузова в сборе, извлеките жгут проводов кузова в сборе.

4.

   4

   Отсоедините разъём жгута проводов кузова в сборе (2 шт.).
5. 5

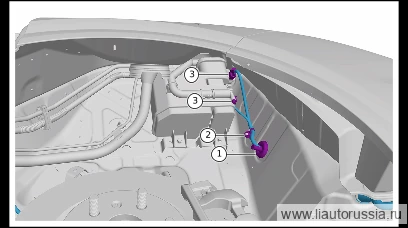

   Расстыкуйте фиксирующую защёлку (2 шт.) жгута проводов кузова.
6. 6

   Отсоедините уплотнительную заглушку (1 шт.) жгута проводов кузова в сборе, извлеките жгут проводов кузова в сборе.

7.

   7

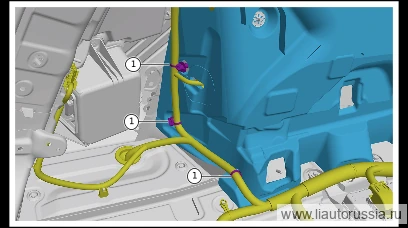

   Отсоедините фиксатор (3 шт.) жгута проводов кузова в сборе.

8.

   8

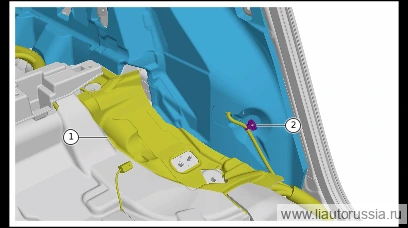

   Отсоедините фиксирующую защёлку (1 шт.) жгута проводов кузова в сборе. 2 . Приподнимите шумоизоляционный мат сиденья второго ряда.

9.

   9

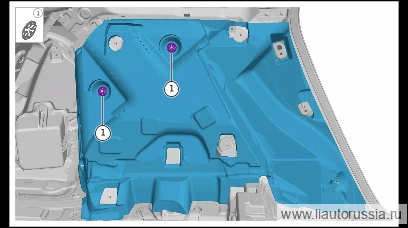

   Снимите крепёжную пружинную гайку (2 шт.) шумоизоляционного мата левой задней колёсной арки, снимите шумоизоляционный мат левой задней колёсной арки.

   🔧 Li-8219001 инструмент для демонтажа/монтажа пружинных гаек

Установка 10 шагов

1. 1

   Установите шумоизоляционный мат правой задней колёсной арки, установите фиксирующую пружинную гайку шумоизоляционного мата правой задней колёсной арки (2 шт.). X01-89393006 пружинная гайка

   🔧 Li-8219001 инструмент для снятия и установки пружинной гайкиX01-89393006

2.

   2

   Верните на место шумоизоляционный мат сиденья второго ряда.
3. 3

   Установите фиксатор жгута проводов кузова в сборе (1 шт.).

4.

   4

   Установите фиксатор жгута проводов кузова в сборе (3 шт.).

5.

   5

   Проденьте жгут проводов кузова в сборе, установите резиновую заглушку (1 шт.) жгута проводов кузова в сборе.
6. 6

   Установите фиксирующие защёлки жгута проводов кузова (1 шт.).
7. 7

   Подсоедините разъём (2 шт.) жгута проводов кузова в сборе.

8.

   8

   Проденьте жгут проводов кузова в сборе, установите резиновую заглушку (1 шт.) жгута проводов кузова в сборе.
9. 9

   Установите фиксатор жгута проводов кузова в сборе (1 шт.).
10. 10

    Подсоедините разъём (1 шт.) жгута проводов кузова в сборе и датчика скорости вращения левого заднего колеса.
