Компоненты задней теплоизоляции — наполнительный блок боковины багажника
Теплозащитные экраны · Li L6 2024 · стр. 2552–2553 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 14
- Двери автомобиля книга владельца
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Двери багажника на электроприводе книга владельца
- Складывание и поднятие спинки сиденья второго ряда
- Крышка багажника в сборе
- Аккумулятор книга владельца
- Шторка багажного отделения в сборе
- Экранирующая крышка багажного отделения в сборе.
- Кронштейн крышки багажного отделения в сборе
- Демонтаж/монтаж узла ящика для инструментов багажника
- облицовочная панель порога задней двери в сборе
- Демонтаж/монтаж панели выключателя левой задней боковины и узла
- облицовка верхней части левой стойки D в сборе.
- облицовка левой задней боковины в сборе
Снятие 1 шагов
-

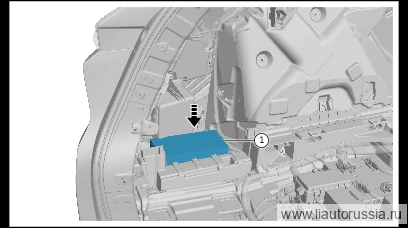

Извлеките наполнительный блок боковины багажника (левая сторона) в направлении, указанном стрелкой.
Установка 1 шагов
-
По направлению стрелки установите наполнительный блок боковины багажника (левая сторона).
