Компоненты задней теплоизоляции — шумоизоляционный мат заднего правого подкрылка

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	HT4HIKDSR0	Инструмент для демонтажа/монтажа гайки пластинчатой пружины		Порядок работ: снятие и установка пружинной гайки в области шасси автомобиля

Подготовительные работы 22

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Двери багажника на электроприводе книга владельца
4. Складывание и поднятие спинки сиденья второго ряда
5. Крышка багажника в сборе
6. Демонтаж/монтаж узла ящика для инструментов багажника
7. Аккумулятор книга владельца
8. средняя облицовка правой стойки B в сборе
9. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
10. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
11. Шторка багажного отделения в сборе
12. Экранирующая крышка багажного отделения в сборе.
13. Кронштейн крышки багажного отделения в сборе
14. облицовочная панель порога задней двери в сборе
15. Демонтаж/монтаж панели выключателя правой задней боковины и узла
16. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
17. облицовка правой задней боковины в сборе
18. кронштейн опоры ремня безопасности правой задней боковины в сборе
19. монтажный кронштейн обшивки боковины правой стороны.
20. Подъём и опускание автомобиля
21. Колесо в сборе
22. Правый задний подкрылок

Снятие 13 шагов

1.

   1

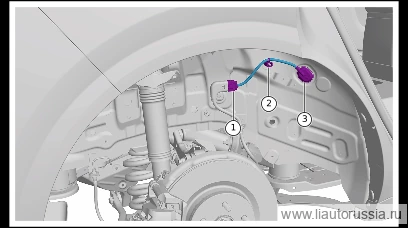

   Отсоедините разъём жгута проводов кузова в сборе от жгута проводов датчика скорости вращения правого заднего колеса (1 шт.).
2. 2

   Отсоедините фиксатор (1 шт.) жгута проводов кузова в сборе.
3. 3

   Отсоедините 1 резиновую заглушку жгута проводов кузова в сборе, извлеките жгут проводов кузова в сборе.

4.

   4

   Отсоедините разъём жгута проводов кузова в сборе (3 шт.).
5. 5

   Расстыкуйте фиксирующую защёлку (2 шт.) жгута проводов кузова.
6. 6

   Отсоедините уплотнительную заглушку (1 шт.) жгута проводов кузова в сборе, извлеките жгут проводов кузова в сборе.

7.

   7

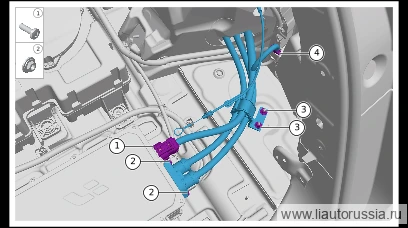

   Нажмите кнопку разблокировки первой ступени и вытяните до упора, нажмите кнопку разблокировки второй ступени высоковольтного разъёма (1 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе.
8. 8

   Выверните крепёжный винт (2 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе, отведите высоковольтный жгут проводов зарядки переменного/постоянного тока в сборе в сторону.

   🔧 головка-бита T30
9. 9

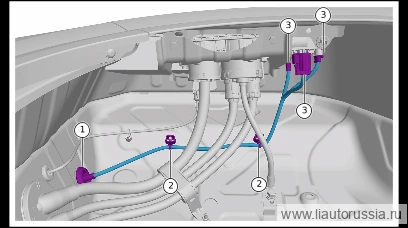

   Выверните крепёжные гайки (2 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе.

   🔧 головка 10 мм
10. 10

    Отсоедините разъём жгута проводов высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.).

11.

    11

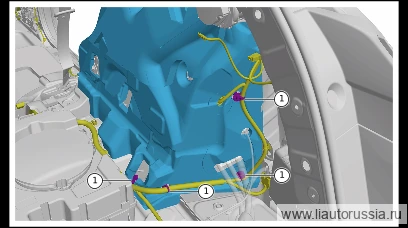

    Отсоедините фиксатор (4 шт.) жгута проводов кузова в сборе.

12.

    12

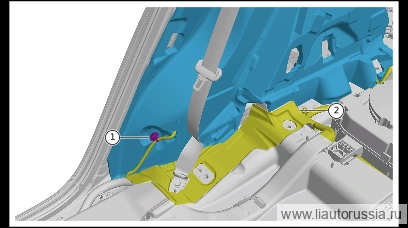

    Отсоедините фиксирующую защёлку (1 шт.) жгута проводов кузова в сборе. 2 . Приподнимите шумоизоляционный мат сиденья второго ряда.

13.

    13

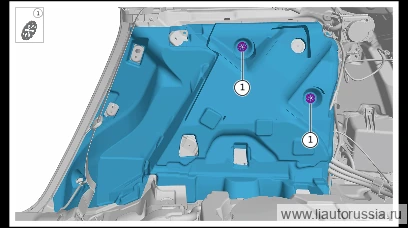

    Снимите гайку пластинчатой пружины крепления (2 шт.) шумоизоляционного мата правой задней колёсной арки, снимите шумоизоляционный мат правой задней колёсной арки.

    🔧 Li-8219001 инструмент для демонтажа/монтажа гайки пластинчатой пружины

Установка 14 шагов

1.

   1

   Установите шумоизоляционный мат правой задней колёсной арки, установите фиксирующую пружинную гайку шумоизоляционного мата правой задней колёсной арки (2 шт.). X01-89393006 пружинная гайка

   🔧 Li-8219001 инструмент для снятия и установки пружинной гайкиX01-89393006

2.

   2

   Верните на место шумоизоляционный мат сиденья второго ряда.
3. 3

   Установите фиксатор жгута проводов кузова в сборе (1 шт.).

4.

   4

   Установите фиксатор жгута проводов кузова в сборе (4 шт.).

5.

   5

   Подсоедините разъём жгута проводов высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.).
6. 6

   Установите крепёжную гайку (2 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе. M01-89320206 Комбинация гайки с шестигранной головкой и фланцем и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89320206
7. 7

   Подсоедините разъём (1 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе, нажмите кнопку и задвиньте до упора.
8. 8

   Установите высоковольтный жгут проводов AC/DC зарядки в сборе, установите крепёжный винт высоковольтного жгута проводов AC/DC зарядки в сборе (2 шт.). Q215B0620T1F71 винт с цилиндрической головкой под шестигранник-звёздочку Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 бита-головка T30

9.

   9

   Проденьте жгут проводов кузова в сборе, установите резиновую заглушку (1 шт.) жгута проводов кузова в сборе.
10. 10

    Установите фиксирующие защёлки жгута проводов кузова (2 шт.).
11. 11

    Подсоедините разъём (3 шт.) жгута проводов кузова в сборе.

12.

    12

    Проденьте жгут проводов кузова в сборе, установите резиновую заглушку (1 шт.) жгута проводов кузова в сборе.
13. 13

    Установите фиксатор жгута проводов кузова в сборе (1 шт.).
14. 14

    Подсоедините разъём (1 шт.) жгута проводов кузова в сборе с жгутом проводов датчика скорости вращения правого заднего колеса.
