Кронштейн опоры ремня безопасности правой задней боковины в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
- После завершения установки с помощью пластиковой лопатки отогните губу уплотнителя дверного проёма наружу и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 18
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Складывание и поднятие спинки сиденья второго ряда
- Крышка багажника в сборе
- Аккумулятор книга владельца
- средняя облицовка правой стойки B в сборе
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Шторка багажного отделения в сборе
- Экранирующая крышка багажного отделения в сборе.
- Кронштейн крышки багажного отделения в сборе
- Демонтаж/монтаж узла ящика для инструментов багажника
- облицовочная панель порога задней двери в сборе
- Демонтаж/монтаж панели выключателя правой задней боковины и узла
- сетчатый карман правой боковины в сборе
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
- облицовка правой задней боковины в сборе
Снятие 1 шагов
-

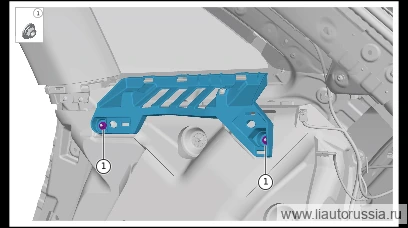

Выверните фиксирующую гайку опорного кронштейна ремня безопасности правой задней боковины в сборе (2 шт.), извлеките опорный кронштейн ремня безопасности правой задней боковины в сборе.
🔧 Головка 10 мм
Установка 1 шагов
-
Установите опорный кронштейн ремня безопасности задней боковины в сборе, установите фиксирующую гайку опорного кронштейна ремня безопасности правой задней боковины в сборе (4 шт.). M01-89320206 Комбинация шестигранной фланцевой гайки и плоской шайбы. Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89320206
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите опорный кронштейн ремня безопасности задней боковины в сбор… | 9±1 Н·м |
