Магистраль заднего омывателя в сборе 2
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.

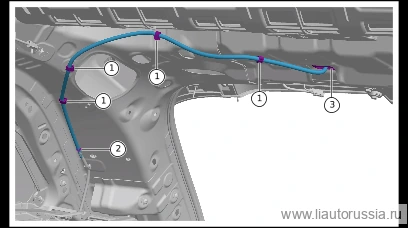

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 27
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Складывание и поднятие спинки сиденья второго ряда
- Крышка багажника в сборе
- облицовочная панель порога задней двери в сборе
- Шторка багажного отделения в сборе
- Экранирующая крышка багажного отделения в сборе.
- Кронштейн крышки багажного отделения в сборе
- Демонтаж/монтаж узла ящика для инструментов багажника
- Аккумулятор книга владельца
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка левого порога в сборе
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Демонтаж/монтаж панели выключателя левой задней боковины и узла
- облицовка верхней части левой стойки D в сборе.
- облицовка левой задней боковины в сборе
- облицовка верхней части левой стойки C в сборе
- средняя облицовка правой стойки B в сборе
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- Демонтаж/монтаж панели выключателя правой задней боковины и узла
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
- облицовка правой задней боковины в сборе
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
- Разборка/сборка узла нижней внутренней облицовки двери багажника
- Верхняя облицовка двери багажника в сборе
Снятие 4 шагов
-
Отсоедините соединение (1 шт.) трубопровода заднего стеклоомывателя в сборе 2 и трубопровода заднего стеклоомывателя в сборе 3.
-
Отсоедините заглушку (1 шт.) трубопровода омывателя заднего стекла в сборе 2 от задней двери, выведите заднюю часть трубопровода омывателя заднего стекла в сборе 2 через заднюю дверь.
-

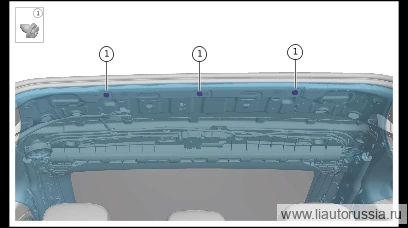

Отсоедините фиксаторы задней части потолка (3 шт.), опустите заднюю половину потолка.
Примечание. Соблюдайте крайнюю осторожность, не повредите потолок. -
Отсоедините фиксатор соединения трубопровода заднего омывателя в сборе 2 с кузовом (4 шт.), выведите переднюю часть трубопровода заднего омывателя в сборе 2 через кузов, извлеките трубопровод заднего омывателя в сборе 2.
Установка 6 шагов
-
Проведите переднюю часть трубопровода омывателя заднего стекла в сборе 2 в кузов, установите трубопровод омывателя заднего стекла в сборе 2, установите фиксирующую защёлку (4 шт.) соединения трубопровода омывателя заднего стекла в сборе 2 с кузовом.
-
Установите соединение заднего трубопровода омывателя в сборе 2 с задним трубопроводом омывателя в сборе 1 (1 шт.).
-
Установите соединение заглушки (1 шт.) трубопровода заднего омывателя в сборе 2 с кузовом.
-
Верните заднюю часть потолка в исходное положение, установите фиксаторы (3 шт.) задней части потолка.
-
Проведите заднюю часть трубопровода омывателя заднего стекла в сборе 2 в заднюю дверь, установите соединение заглушки (1 шт.) трубопровода омывателя заднего стекла в сборе 2 с задней дверью.
-
Установите соединение заднего трубопровода омывателя в сборе 2 с задним трубопроводом омывателя в сборе 3 (1 шт.).
