Подводящий шланг ADAS (внутренний)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если электропитание автомобиля не отключено, электровентилятор может запуститься в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
- Оператор должен носить защитную обувь, рабочие перчатки, каску и защитные очки.
- Во избежание ожогов запрещается снимать крышку расширительного бачка до охлаждения приводного электродвигателя.
- Если снять крышку расширительного бачка при неохлаждённых приводном электродвигателе и радиаторе, из системы охлаждения вырвется горячая жидкость под высоким давлением и пар.
- При нагреве охлаждающая жидкость образует пар, следует избегать вдыхания этого газа.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- При снятии хомута крепления трубки обязательно используйте трубные клещи, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
- При снятии не допускайте попадания воды в разъём жгута проводов — перед отсоединением трубки закройте его защитным колпачком.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 28
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
- Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- крышка заднего торца направляющей, левая сторона
- правый кожух заднего торца направляющей (переднее пассажирское)
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- корпус центральной консоли в сборе
- Передняя секция центрального воздуховода обдува лица второго ряда
- Нагнетательный вентилятор в сборе.
- Переходной воздуховод трёхзонного климат-контроля
- Медиацентр HMI
- Монтажный кронштейн блока HMI
- Подъём и опускание автомобиля
- защитная балка шасси
- Левая передняя нижняя защита днища
Снятие 2 шагов
-

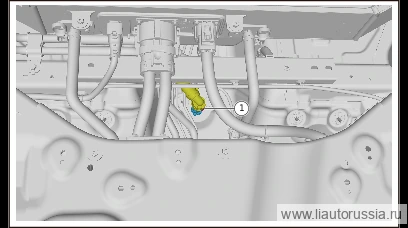

Снимите стопорное кольцо разъёма, отсоедините подводящий шланг ADAS (наружный) от подводящего шланга ADAS (внутреннего).
Примечание. Обязательно! Снятие производить только после остывания охлаждающей жидкости в магистрали во избежание ожога горячей жидкостью! -

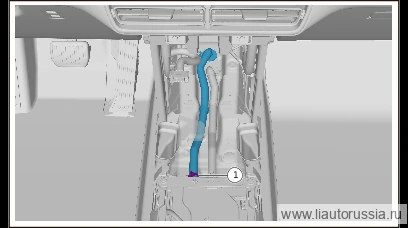

Ослабьте хомут, отсоедините подводящий шланг ADAS (внутренний) от блока управления FSD, приподнимите часть теплоизоляционной накладки щита передка, снимите подводящий шланг ADAS (внутренний).
Примечание. Обязательно! Снятие производить только после остывания охлаждающей жидкости в магистрали во избежание ожога горячей жидкостью!
Установка 2 шагов
-
Приподнимите часть теплоизоляционной накладки щита передка, установите подводящий шланг ADAS (внутренний), подсоедините подводящий шланг ADAS (внутренний) к блоку управления FSD, установите хомут.
-
Подсоедините подводящий шланг ADAS (наружный) к подводящему шлангу ADAS (внутреннему), установите стопорное кольцо разъёма.
