Монтажный кронштейн блока HMI

Мультимедиа · Li L7 2022–2023 · стр. 37–38 оригинала
2 шагов снятия2 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Монтажный кронштейн блока HMI

Подготовительные работы 18

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  13. правый кожух заднего торца направляющей (переднее пассажирское)
  14. крышка заднего торца направляющей, левая сторона
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  18. Медиацентр HMI

Снятие 2 шагов

  1. Шаг 1

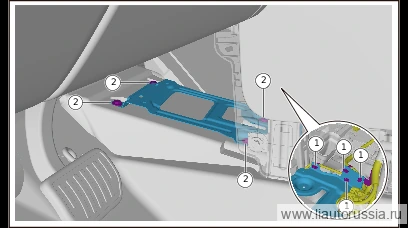

    Отсоедините фиксирующую защёлку (4 шт.) жгута проводов панели приборов в сборе.

  2. Выверните крепёжные болты (4 шт.) монтажного кронштейна блока HMI, снимите монтажный кронштейн блока HMI.

    🔧 головка 10 мм

Установка 2 шагов

  1. Шаг 1

    Установите монтажный кронштейн блока HMI, установите крепёжные болты (4 шт.) монтажного кронштейна блока HMI. Q140B0616F38L Комбинация болта с шестигранной головкой и плоской шайбой Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 головка 10 мм

  2. Установите крепёжную защёлку жгута проводов панели приборов в сборе (4 шт.).

Моменты затяжки — сводка

ОперацияМомент
Установите монтажный кронштейн блока HMI, установите крепёжные болты (…6±1 Н·м
