Компоненты задней теплоизоляции — шумоизоляционный мат заднего правого подкрылка
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При снятии и установке не допускайте повреждения элементов салона.
- После завершения установки опустите автомобиль на землю, при этом не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 27
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Шторка багажного отделения в сборе
- Крышка багажника в сборе
- Корпус кронштейна панели багажного отделения
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Фиксатор ремня безопасности правой стороны второго ряда в сборе
- Складывание и поднятие спинки сиденья второго ряда
- Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе
- Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
- вентиляционная решётка правой задней боковины в сборе
- облицовочная панель порога задней двери в сборе
- Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
- Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
- облицовка правой задней боковины в сборе
- Рукоятка аварийного троса зарядной розетки
- монтажный кронштейн облицовки правой задней боковины в сборе
- кронштейн верхней вентиляционной решётки правой задней боковины в сборе
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Задний участок накладки правой задней колёсной арки в сборе
- Подкрылок правого заднего колеса в сборе
Снятие 8 шагов
-
Отсоедините разъём жгута проводов крышки зарядного порта в сборе (3 шт.).
-
Отсоедините фиксирующую защёлку (1 шт.) жгута проводов кузова в сборе.
-
Отсоедините резиновую заглушку (1 шт.) жгута проводов кузова в сборе от кузова.
-
Расстыкуйте фиксирующие защёлки высоковольтного жгута проводов внутрисалонного разряда 220В (4 шт.), отсоедините высоковольтный жгут проводов внутрисалонного разряда 220В.
-

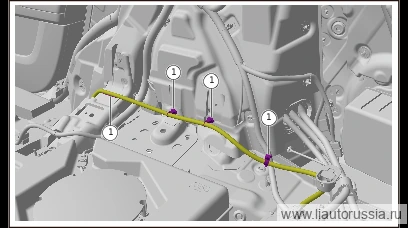

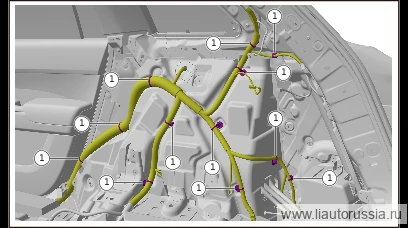

Отсоедините фиксирующую защёлку (12 шт.) жгута проводов кузова, отсоедините жгут проводов кузова.
-

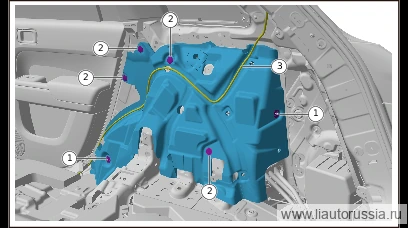

Выверните гайку пружинной пластины (2 шт.) шумоизоляционного мата колёсной арки правого заднего колеса.
-
Отсоедините фиксаторы (4 шт.) шумоизоляционного мата правой задней колёсной арки.
-
Отсоедините трубопровод заднего омывателя в сборе 1, снимите шумоизоляционный мат правой задней колёсной арки.
Установка 8 шагов
-
Установите шумоизоляционный мат заднего правого подкрылка, установите пружинную гайку (2 шт.) шумоизоляционного мата заднего правого подкрылка.
-
Установите фиксирующую защёлку (4 шт.) шумоизоляционного мата колёсной арки правого заднего колеса.
-
Установите трубопровод омывателя заднего стекла в сборе 1.
-
Установите жгут проводов кузова, установите фиксирующие защёлки жгута проводов кузова (12 шт.).
-
Установите высоковольтный жгут проводов разряда 220В в салоне, установите фиксирующую защёлку (4 шт.) высоковольтного жгута проводов разряда 220В в салоне.
-
Подсоедините разъём жгута проводов крышки зарядного порта в сборе (3 шт.).
-
Установите фиксатор крепления жгута проводов кузова в сборе (1 шт.).
-
Установите заглушку жгута проводов кузова в сборе (1 шт.).
