Кронштейн верхней вентиляционной решётки правой задней боковины в сборе

Подготовительные работы 16

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Шторка багажного отделения в сборе
5. Крышка багажника в сборе
6. Защитная крышка багажника
7. Ящик для инструмента в багажнике
8. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
9. Складывание и поднятие спинки сиденья второго ряда
10. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
11. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
12. вентиляционная решётка правой задней боковины в сборе
13. облицовочная панель порога задней двери в сборе
14. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
15. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
16. облицовка правой задней боковины в сборе

Снятие 1 шагов

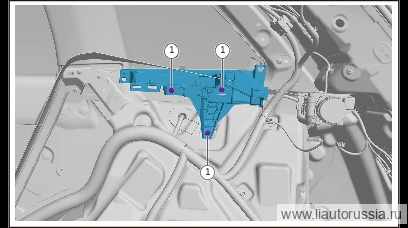

1. 1

   Выверните крепёжный болт кронштейна верхней вентиляционной решётки правой задней боковины в сборе (3 шт.), снимите кронштейн верхней вентиляционной решётки правой задней боковины в сборе.

   🔧 Торцевая головка 10 мм

Установка 1 шагов

1.

   1

   Установите монтажный кронштейн внутренней обшивки правой задней боковины кузова в сборе, установите крепёжный болт монтажного кронштейна внутренней обшивки правой задней боковины кузова в сборе (3 шт.). Q1860616F70 Комбинация болта с шестигранной головкой и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860616F70

Моменты затяжки — сводка
