Задняя шторка люка в сборе

Подготовительные работы 49

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. облицовка верхней части левой стойки A в сборе
5. облицовка верхней части правой стойки А в сборе
6. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
7. средняя облицовка правой стойки B в сборе
8. облицовка верхней части левой стойки B в сборе.
9. облицовка верхней части правой стойки B в сборе.
10. Двери багажника на электроприводе книга владельца
11. Аккумулятор книга владельца
12. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
13. Складывание и поднятие спинки сиденья второго ряда
14. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
15. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
16. облицовка верхней части левой стойки D в сборе.
17. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
18. Шторка багажного отделения в сборе
19. Крышка багажника в сборе
20. Корпус кронштейна панели багажного отделения
21. Защитная крышка багажника
22. Ящик для инструмента в багажнике
23. вентиляционная решётка правой задней боковины в сборе
24. облицовочная панель порога задней двери в сборе
25. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
26. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
27. Рукоятка аварийного троса зарядной розетки
28. облицовка правой задней боковины в сборе
29. крышка вещевого ящика левой задней боковины в сборе
30. вентиляционная решётка левой задней боковины в сборе
31. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
32. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
33. облицовка левой задней боковины в сборе
34. облицовка верхней части левой стойки C в сборе
35. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
36. Поручень потолка переднего ряда в сборе
37. Поручень потолка переднего ряда в сборе
38. Поручень потолка заднего левого ряда в сборе
39. Поручень потолка заднего ряда справа в сборе
40. кожух потолочного мультимедийного экрана в сборе
41. Верхний кожух внутреннего зеркала заднего вида в сборе
42. Нижний кожух внутреннего зеркала заднего вида в сборе
43. передний плафон освещения для чтения в сборе
44. Левый солнцезащитный козырёк в сборе
45. Правый солнцезащитный козырёк в сборе
46. Крепёжный крючок солнцезащитного козырька
47. Крепёжный крючок солнцезащитного козырька
48. Демонтаж/монтаж узла потолка
49. Экран второго ряда в сборе

Снятие 3 шагов

1.

   1

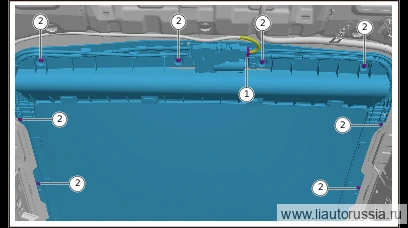

   Отсоедините разъём (1 шт.) жгута проводов задней шторки люка в сборе.
2. 2

   Выверните крепёжные болты (8 шт.) задней солнцезащитной шторки люка в сборе.

   🔧 головка-бита Примечание: данная операция требует совместного участия двух специалистов по ремонту T30

3.

   3

   Выверните крепёжные болты задней шторки люка в сборе (6 шт.), снимите заднюю шторку люка в сборе.

   🔧 головка под отвёртку Примечание: данная операция должна выполняться двумя специалистами по ремонту совместно T30

Установка 3 шагов

1.

   1

   Установите заднюю шторку люка в сборе, установите крепёжные болты задней шторки люка в сборе (6 шт.). X01-90000128 Монтажный болт Момент затяжки: 5±0.5 Н·м

   ⚙︎ 5±0.5 Н·м🔧 головка под биту Внимание: данная операция требует совместного выполнения двумя мастерами T30X01-90000128

2.

   2

   Установите крепёжный болт (8 шт.) задней шторки люка в сборе. X01-90000128 Монтажный болт Момент затяжки: 5±0.5 Н·м

   ⚙︎ 5±0.5 Н·м🔧 головка под отвёртку T30X01-90000128
3. 3

   Подсоедините разъём жгута проводов (1 шт.) задней солнцезащитной шторки люка в сборе.

   Примечание. Данная операция требует совместного участия двух специалистов по ремонту.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Примечание: при замене задней шторки люка в сборе необходимо выполнить калибровку задней шторки люка в сборе.
• 1 . Подключите диагностический прибор. 2 . Последовательно нажмите: Диагностика ЭБУ (XCU) → Управление подпрограммами → задняя шторка, калибр
• Калибровка. 3 . После нажатия «Подтвердить выполнение» дождитесь успешной калибровки задней шторки.
