Задний люк в сборе

Люк · Li L7 2022–2023 · стр. 3223–3226 оригинала

5 шагов снятия7 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Подготовительные работы 49

Снятие 5 шагов

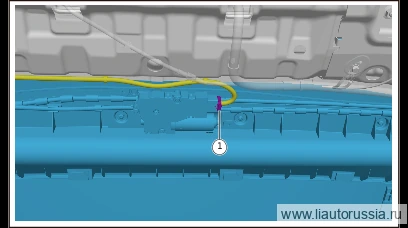

Отсоедините разъём (1 шт.) жгута проводов заднего люка в сборе.
Выверните крепёжные болты (1 шт.) заднего люка в сборе.

🔧 торцевая головка 10 мм

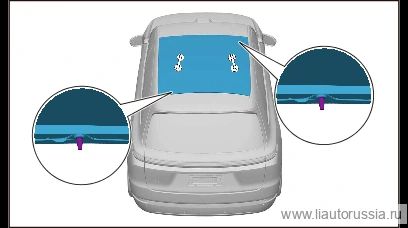

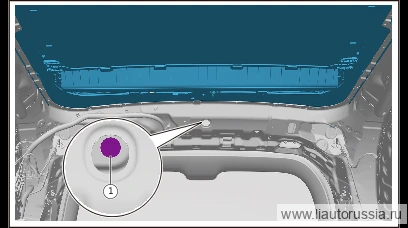

Выверните крепёжные болты (1 шт.) заднего люка в сборе.

🔧 торцевая головка 10 мм
4

Подберите подходящий электрический или пневматический режущий нож и выполните резку клеевого состава изнутри автомобиля в зоне, указанной на рисунке.
Примечание
- Если стекло люка повреждено, сначала удалите осколки стекла пылесосом, затем срежьте клеевой состав (старый клей), оставив 1-2 мм; выполняйте операцию осторожно во избежание травм. b.
- При резке избегайте фиксирующего штифта -.
- - (2 шт.); при достижении зоны фиксирующего штифта используйте подходящий инструмент для ручной резки клеевого состава в этой зоне, соблюдайте осторожность.
С помощью присасывающего инструмента (вакуумных присосок), при содействии двух специалистов по ремонту, снимите задний люк в сборе.

Установка 7 шагов

1

Направьте отверстие сопла тюбика в сторону, противоположную направлению нанесения герметика, наносите герметик треугольным сечением шириной 10+2 и высотой 15+2.
Примечание
- В местах разрыва необходимо выполнить перекрытие слева и справа на 20-30 мм во избежание протечки воды, место стыка по возможности располагать под фланцем кузова; b.
- Нанесение стекольного герметика должно быть непрерывным и равномерным. c.
- Наносите герметик вдоль направления расположения исходного слоя герметика.
Совместно с напарником (два мастера) установите задний люк в сборе на металл кузова (вставьте установочные штифты стекла люка в установочные отверстия металла кузова), слегка отрегулируйте положение, чтобы обеспечить одинаковый зазор с боковинами кузова слева и справа, прижмите для обеспечения надёжности приклеивания.

Примечание. Время поверхностного высыхания и отверждения герметика составляет 1 час; операция приклеивания должна быть завершена в течение 20 минут после нанесения герметика; регулировку положения стекла до затвердевания герметика выполняйте с помощью присосок.
Установите крепёжный болт (1 шт.) заднего люка в сборе. Q140B0612F70LS Болт с шестигранной головкой в сборе с плоской шайбой Момент затяжки: 9±1 Н·м

⚙︎ 9±1 Н·м🔧 головка 10 мм
Установите крепёжный болт (1 шт.) заднего люка в сборе. Q140B0612F70LS Болт с шестигранной головкой в сборе с плоской шайбой Момент затяжки: 9±1 Н·м

⚙︎ 9±1 Н·м🔧 головка 10 мм
Подсоедините разъём жгута проводов заднего люка в сборе (1 шт.).
6

Наклейте скотч по периметру заднего люка в сборе для дополнительной фиксации.
Примечание
- Не перемещайте автомобиль в течение четырёх часов после завершения установки; через 24 часа автомобиль можно передавать клиенту; в течение трёх дней не мойте автомобиль; специальный герметик для стекла полностью высыхает через два дня, до полного высыхания герметика избегайте движения по неровным дорогам во избежание расшатывания стекла и протечек.
- В течение времени безопасности герметика запрещается с силой закрывать дверь при закрытых стёклах; в течение времени безопасности запрещается передавать автомобиль клиенту.

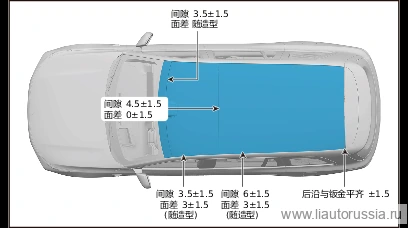

Проверьте и измерьте зазоры и перепады поверхностей люка, при несоответствии выполните ручную регулировку и прижатие, обеспечив нахождение зазоров и перепадов поверхностей в пределах допустимого диапазона.

Моменты затяжки — сводка

Операция	Момент
Установите крепёжный болт (1 шт.) заднего люка в сборе. Q140B0612F70LS…	9±1 Н·м
Установите крепёжный болт (1 шт.) заднего люка в сборе. Q140B0612F70LS…	9±1 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

1 . Время безопасной эксплуатации: время безопасной эксплуатации — это время, необходимое после приклеивания и установки ветрового стекла для высыхания и отверждения клеящего состава (клея-герметика для стекла)
Период (24 часа), это время означает, что автомобиль можно нормально передавать клиенту и эксплуатировать в обычном режиме; при выполнении установки стекла люка необходимо
Внимательно ознакомьтесь с безопасным временем начала эксплуатации после применения клея (стекольного герметика), строго соблюдайте определение времени безопасной эксплуатации при определении времени передачи автомобиля клиенту;
2 . Время высыхания на поверхности: время высыхания на поверхности — это время высыхания поверхности после нанесения клеящего состава (клея-герметика для стекла) (1 час); Прим
Указание: Особое внимание уделите длительности «времени высыхания на поверхность», которая определяет время монтажной склейки после нанесения клеевого состава (герметика для стёкол). (Обязательно
Необходимо завершить работу по склеиванию в пределах времени высыхания на поверхность).
