Положительная выходная шина модуля

Блок тяговой батареи · Li L6 2024 · стр. 953–955 оригинала
2 шагов снятия5 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Положительная выходная шина модуля

Специальный инструмент

КодНаименованиеВидНазначение
1VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 17

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Высоковольтная система книга владельца
  6. Подъём и опускание автомобиля
  7. Задняя защитная панель передней части днища
  8. Нижняя защита переднего бампера в сборе
  9. Левая передняя нижняя защита днища
  10. Левая нижняя защита днища
  11. Нижняя защитная панель правой стороны днища
  12. Защита топливного бака
  13. Корпус защиты адсорбера в сборе
  14. Теплозащитный экран аккумуляторной батареи
  15. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  16. Блок тяговой батареи в сборе
  17. Компонент воздушного фильтра — верхний корпус

Снятие 2 шагов

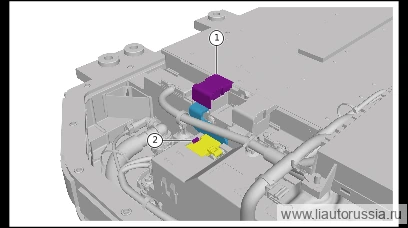

  1. Шаг 1

    Снимите крышку вывода положительной клеммы модуля. 2 . Откройте защитную крышку BDU.

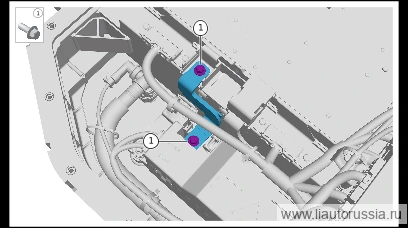

  2. Шаг 2

    Выверните крепёжные болты шины вывода положительного полюса модуля (2 шт.), снимите шину вывода положительного полюса модуля.

    🔧 торцевая головка 8 мм

Установка 5 шагов

  1. Шаг 1

    Установите сборную шину положительного вывода модуля, установите крепёжный болт сборной шины положительного вывода модуля (2 шт.). Q140B0516F70 комплект болта с шестигранной головкой и плоской шайбой. Момент затяжки: 8±0.5 Н·м

    ⚙︎ 8±0.5 Н·м🔧 головка 8 мм
  2. Шаг 2

    Закройте защитную крышку BDU.

  3. Установите крышку вывода положительной клеммы модуля.

  4. Проверьте жгут проводов, подсоединённый к тяговой батарее, убедитесь в надёжности подключения.

  5. Проверьте систему охлаждения на герметичность, убедитесь в правильности установки и отсутствии утечки охлаждающей жидкости.

Моменты затяжки — сводка

ОперацияМомент
Установите сборную шину положительного вывода модуля, установите крепё…8±0.5 Н·м
