Наружный теплообменник

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Открытие и закрытие капота
5. Передняя защита моторного отсека
6. Левая защита моторного отсека в сборе
7. Правая защита моторного отсека в сборе
8. Откачка и заправка хладагента
9. Подъём и опускание автомобиля
10. Задняя защитная панель передней части днища
11. Нижняя защита переднего бампера в сборе
12. Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
13. Демонтаж/монтаж узла переднего бампера в сборе
14. Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря
15. Нижняя активная решётка радиатора в сборе
16. Компоненты балки бампера — Передняя балка бампера в сборе
17. передняя вспомогательная балка бампера в сборе
18. Воздухоотводящий щиток радиатора двигателя в сборе

Снятие 6 шагов

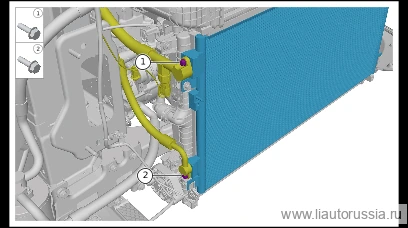

1.

   1

   Выверните крепёжный болт (1 шт.) трубки низкого давления переднего испарителя в сборе, отсоедините трубку низкого давления переднего испарителя в сборе.

   🔧 торцевая головка 10 мм
2. 2

   Выверните крепёжные болты (1 шт.) соединительной трубки водяного конденсатора и воздушного конденсатора, отсоедините соединительную трубку водяного конденсатора и воздушного конденсатора.

   🔧 Головка 10 мм

3.

   3

   Снимите уплотнительное кольцо соединительной трубки водяного конденсатора и воздушного конденсатора.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо является деталью одноразового использования, при каждом демонтаже и монтаже необходимо устанавливать новую деталь.
   • При демонтаже и монтаже трубопровода необходимо избегать повреждения канавки под уплотнительное кольцо, при повреждении необходимо заменить трубопровод в сборе.

4.

   4

   Снимите уплотнительное кольцо трубопровода низкого давления переднего испарителя в сборе.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новой деталью.
   • При демонтаже/монтаже трубопровода необходимо избегать повреждения канавки уплотнительного кольца, при повреждении необходимо заменить трубопровод в сборе.

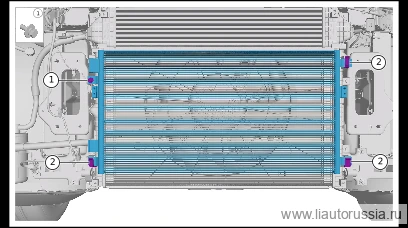

5.

   5

   Выверните крепёжные болты наружного теплообменника (1 шт.).

   🔧 головка 10 мм
6. 6

   Расстыкуйте фиксатор (3 шт.), соединяющий наружный теплообменник с радиатором электродвигателя в сборе, снимите наружный теплообменник.

Установка 6 шагов

1.

   1

   Установите наружный теплообменник, убедитесь, что фиксирующая защёлка (3 шт.) между наружным теплообменником и радиатором электродвигателя в сборе установлена на место.
2. 2

   Установите крепёжные болты наружного теплообменника (1 шт.), X01-13010035 комбинированный болт с шестигранной головкой, пружинной шайбой и плоской шайбой.

   🔧 торцевая головка 10 ммX01-13010035

3.

   3

   Установите новое уплотнительное кольцо трубопровода низкого давления переднего испарителя в сборе.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новой деталью.
   • После замены уплотнительного кольца перед установкой нанесите смазочное масло.
   • После замены трубопровода и повторной заправки хладагентом повторно проведите проверку на утечку хладагента.

4.

   4

   Установите новое уплотнительное кольцо соединительной трубки водяного конденсатора и воздушного конденсатора.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо является деталью одноразового использования, при каждом демонтаже и монтаже необходимо устанавливать новую деталь.
   • После замены уплотнительного кольца перед установкой нанесите смазочное масло.
   • После замены трубопровода и повторной заправки хладагента повторно проверьте систему на утечку хладагента.
5. 5

   Подсоедините соединительную трубку водяного конденсатора и воздушного конденсатора, установите крепёжные болты (1 шт.) соединительной трубки водяного конденсатора и воздушного конденсатора. Q1860620F61 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61
6. 6

   Подсоедините трубку низкого давления переднего испарителя в сборе, установите крепёжный болт(ы) (1 шт.) трубки низкого давления переднего испарителя в сборе. Q1860620F61 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860620F61

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
• Регулировка высоты фары
