Жгут проводов центральной консоли в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обеспечьте защиту соответствующих жгутов проводов и соответствующих деталей.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 28
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- бокс для телефона центральной консоли в сборе
- Внутренняя антенна BLE
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- панель заднего кондиционера в сборе
- левая средняя облицовочная панель центральной консоли в сборе
Снятие 6 шагов
-
Отсоедините разъём (1 шт.) жгута проводов центральной консоли в сборе и жгута проводов подсветки ног переднего правого места (у центральной консоли).
-
Отсоедините разъём жгута проводов центральной консоли в сборе от жгута проводов 12В питания второго ряда (1 шт.).
-
Отсоедините фиксирующую защёлку (2 шт.) жгута проводов центральной консоли в сборе.
-

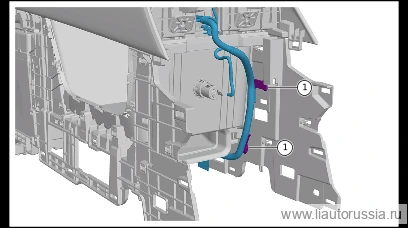

Отсоедините фиксирующую защёлку (2 шт.) жгута проводов центральной консоли в сборе.
-
Отсоедините фиксатор(3 шт.) жгута проводов панели приборов.
-

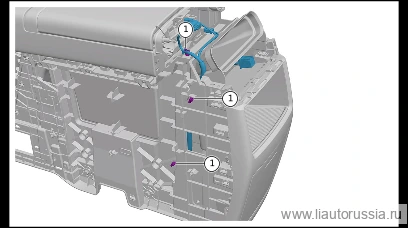

Отсоедините фиксирующую защёлку (3 шт.) жгута проводов панели приборов, снимите жгут проводов панели приборов.
Установка 10 шагов
-

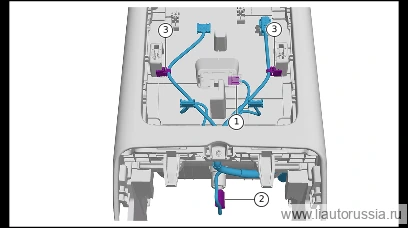

Верните на место жгут проводов центральной консоли, установите фиксатор (3 шт.) жгута проводов центральной консоли.
-
Установите фиксирующую защёлку жгута проводов центральной консоли (3 шт.).
-
Установите фиксирующие защёлки жгута проводов центральной консоли в сборе (1 шт.).
-

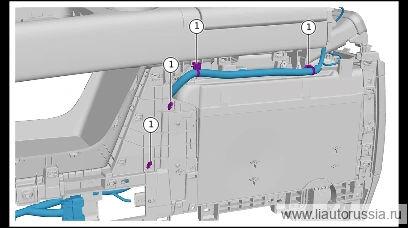

Установите фиксирующие защёлки жгута проводов центральной консоли в сборе (4 шт.).
-

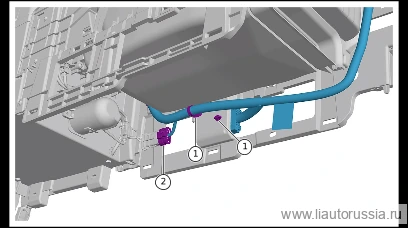

Установите фиксирующие защёлки жгута проводов центральной консоли в сборе (2 шт.).
-
Подсоедините жгут проводов центральной консоли в сборе к разъёму жгута проводов холодильника центральной консоли в сборе (1 шт.).
-
Установите фиксирующие защёлки жгута проводов центральной консоли в сборе (2 шт.).
-

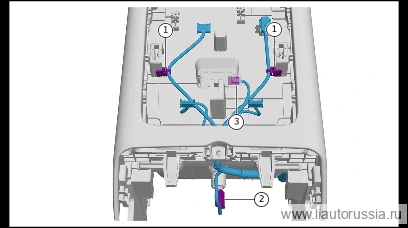

Установите фиксирующие защёлки жгута проводов центральной консоли в сборе (2 шт.).
-
Подсоедините жгут проводов центральной консоли в сборе к разъёму жгута проводов 12В питания второго ряда (1 шт.).
-
Подсоедините разъём (1 шт.) жгута проводов центральной консоли в сборе к жгуту проводов атмосферной подсветки ног правого переднего ряда (в районе центральной консоли).
