Высоковольтный жгут проводов от тяговой аккумуляторной батареи до блока зарядки-распределения в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи

Подготовительные работы 21

1. Двери автомобиля книга владельца
2. Сервисная процедура разблокировки электронного стояночного тормоза
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Ящик для инструмента в багажнике
6. Аккумулятор книга владельца
7. Высоковольтная система книга владельца
8. Колесо в сборе
9. Стопорная гайка приводного вала
10. Колесо в сборе
11. Стопорная гайка приводного вала
12. Задняя защитная панель передней части днища
13. Нижняя защита переднего бампера в сборе
14. Нижняя защитная панель правой стороны днища
15. шумоизоляционный мат заднего приводного электродвигателя
16. Защита топливного бака
17. Задняя защитная панель днища в сборе
18. Корпус защиты адсорбера в сборе
19. Задний глушитель в сборе
20. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
21. Демонтаж/монтаж узла заднего подрамника в сборе

Снятие 6 шагов

1.

   1

   Нажмите кнопку разблокировки, разблокируйте фиксатор первой ступени, вытяните до предельного положения. 2. Плавно потяните рычаг усилителя в направлении, указанном стрелкой, до предельного положения, отсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи к блоку зарядки и распределения питания в сборе (1 шт.).

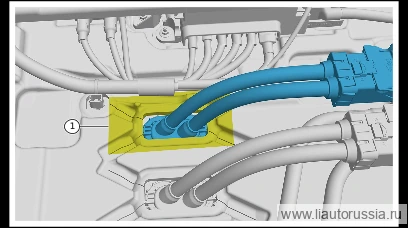

2.

   2

   Приподнимите шумоизоляционный мат пола багажника.

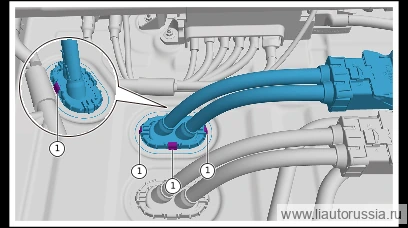

3.

   3

   Отсоедините фиксирующую клипсу(4 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи до блока заряда и распределения питания в сборе, извлеките высоковольтный жгут проводов от тяговой аккумуляторной батареи до блока заряда и распределения питания в сборе.

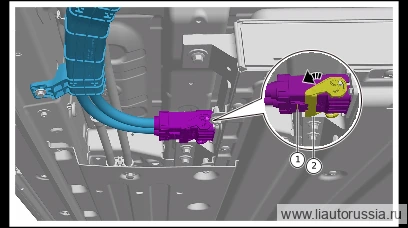

4.

   4

   Кнопкой разблокировки разблокируйте фиксатор первой ступени, вытяните до упора. 2. Медленно потяните рычаг-усилитель в направлении, указанном стрелкой, до упора, отсоедините разъём(1 шт.) высоковольтного жгута от тяговой аккумуляторной батареи до блока заряда и распределения электроэнергии в сборе.

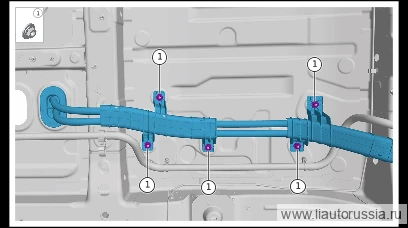

5.

   5

   Выверните крепёжную гайку (5 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к блоку зарядки и распределения питания в сборе. M01-89320206 комплект шестигранной фланцевой гайки и плоской шайбы

   🔧 головка 10 ммM01-89320206

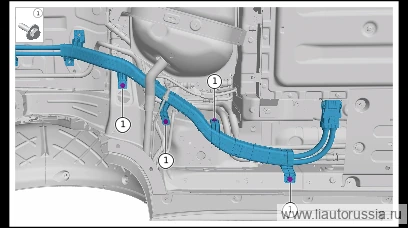

6.

   6

   Выверните болт(4 шт.) крепления высоковольтного жгута проводов от тяговой аккумуляторной батареи к блоку зарядки и распределения питания в сборе, снимите высоковольтный жгут проводов от тяговой аккумуляторной батареи к блоку зарядки и распределения питания в сборе. Q146B0622F62L комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба

   🔧 Головка 10 мм

Установка 6 шагов

1.

   1

   Выверните крепёжные болты(4 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи до блока заряда и распределения питания в сборе, снимите высоковольтный жгут проводов от тяговой аккумуляторной батареи до блока заряда и распределения питания в сборе. Q146B0622F62L Комбинированный крепёж: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 мм

2.

   2

   Выверните крепёжную гайку(5 шт.) высоковольтного жгута от тяговой аккумуляторной батареи до блока заряда и распределения электроэнергии в сборе. M01-89320206Комплект: гайка с шестигранной фланцевой головкой и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89320206

3.

   3

   Подсоедините разъём(1 шт.) высоковольтного жгута проводов от тяговой батареи до блока зарядки и распределения электроэнергии в сборе, толкните вспомогательную рукоятку в направлении, указанном стрелкой, до предельного положения. 2 . Задвиньте кнопку разблокировки до предельного положения.

4.

   4

   Проденьте высоковольтный жгут проводов от тяговой аккумуляторной батареи к блоку зарядки и распределения питания в сборе, установите крепёжный фиксатор (4 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к блоку зарядки и распределения питания в сборе.

5.

   5

   Установите на место шумоизоляционный мат пола багажника.

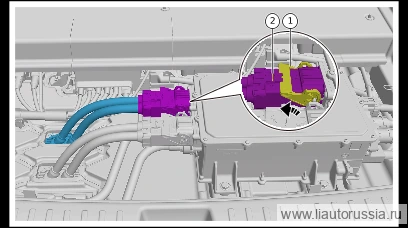

6.

   6

   Подсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи к блоку зарядки и распределения питания в сборе (1 шт.), медленно потяните вспомогательную рукоятку по направлению стрелки до крайнего положения. 2 . Заблокируйте фиксатор.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
• Калибровка лидара - MAX
