Компенсационный газопровод в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.

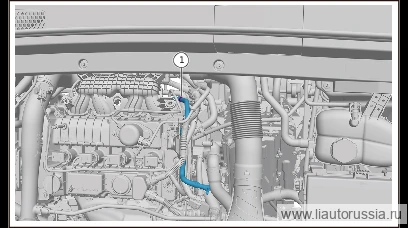

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 17
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Слив и заправка моторного масла увеличителя запаса хода
- Стопорная гайка приводного вала
- Правый передний приводной вал в сборе
- кронштейн правой тяги задней опоры переднего силового агрегата
- Резьбовой штуцер
Снятие 5 шагов
-
Расстыкуйте фиксатор (2 шт.) крепления компенсационного газопровода в сборе.
-

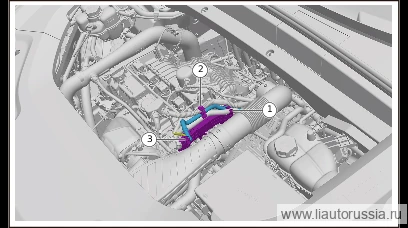

Отсоедините разъём жгута проводов впускного шланга двигателя в сборе от узла трубопровода компенсационного газа.
-
Отсоедините соединение узла трубопровода компенсирующего газа от кронштейна комбинированного трубопровода.
-
Отсоедините соединение узла трубопровода компенсирующего газа со жгутом проводов двигателя в сборе.
-

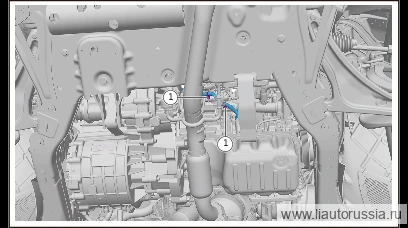

Расстыкуйте соединение компенсационного газопровода в сборе с хомутом крепления двух трубок, снимите компенсационный газопровод в сборе.
Установка 5 шагов
-
Установите компенсационный газопровод в сборе, подсоедините компенсационный газопровод в сборе к хомуту крепления двух трубок.
-
Подсоедините узел трубопровода компенсирующего газа к жгуту проводов двигателя в сборе.
-
Подсоедините узел трубопровода компенсирующего газа к кронштейну комбинированного трубопровода.
-
Подсоедините разъём жгута проводов впускного шланга двигателя в сборе к узлу трубопровода компенсирующего газа.
-
Установите фиксатор (2 шт.) крепления компенсационного газопровода в сборе.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
