Правая боковая шторка безопасности в сборе

Подготовительные работы 48

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. облицовка верхней части левой стойки A в сборе
5. облицовка верхней части правой стойки А в сборе
6. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
7. средняя облицовка правой стойки B в сборе
8. облицовка верхней части левой стойки B в сборе.
9. облицовка верхней части правой стойки B в сборе.
10. Двери багажника на электроприводе книга владельца
11. Аккумулятор книга владельца
12. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
13. Складывание и поднятие спинки сиденья второго ряда
14. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
15. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
16. облицовка верхней части левой стойки D в сборе.
17. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
18. Шторка багажного отделения в сборе
19. Крышка багажника в сборе
20. Корпус кронштейна панели багажного отделения
21. Защитная крышка багажника
22. Ящик для инструмента в багажнике
23. вентиляционная решётка правой задней боковины в сборе
24. облицовочная панель порога задней двери в сборе
25. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
26. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
27. Рукоятка аварийного троса зарядной розетки
28. облицовка правой задней боковины в сборе
29. крышка вещевого ящика левой задней боковины в сборе
30. вентиляционная решётка левой задней боковины в сборе
31. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
32. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
33. облицовка левой задней боковины в сборе
34. облицовка верхней части левой стойки C в сборе
35. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
36. Поручень потолка переднего ряда в сборе
37. Поручень потолка переднего ряда в сборе
38. Поручень потолка заднего левого ряда в сборе
39. Поручень потолка заднего ряда справа в сборе
40. кожух потолочного мультимедийного экрана в сборе
41. Верхний кожух внутреннего зеркала заднего вида в сборе
42. Нижний кожух внутреннего зеркала заднего вида в сборе
43. передний плафон освещения для чтения в сборе
44. Левый солнцезащитный козырёк в сборе
45. Правый солнцезащитный козырёк в сборе
46. Крепёжный крючок солнцезащитного козырька
47. Крепёжный крючок солнцезащитного козырька
48. Демонтаж/монтаж узла потолка

Снятие 4 шагов

1.

   1

   Отсоедините разъём жгута проводов правой шторки безопасности в сборе (1 шт.).
2. 2

   Выверните крепёжный болт (1 шт.) правой боковой шторки безопасности в сборе.

   🔧 головка Примечание: X01-58200020 крепёжный болт правой боковой шторки безопасности в сборе является деталью одноразового использования, после каждого демонтажа необходимо заменять его новой деталью 10 ммX01-58200020одноразовая деталь

3.

   3

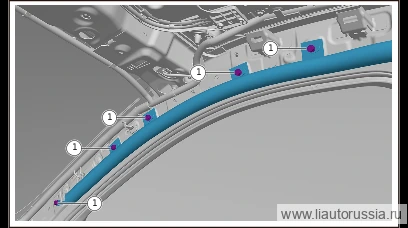

   Выверните крепёжный болт (5 шт.) правой боковой шторки безопасности в сборе.

   🔧 головка Примечание: X01-58200020 крепёжный болт правой боковой шторки безопасности в сборе является деталью одноразового использования, после каждого демонтажа необходимо заменять его новой деталью 10 ммX01-58200020одноразовая деталь

4.

   4

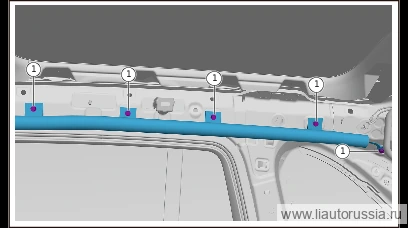

   Выверните крепёжный болт (5 шт.) правой шторки безопасности в сборе, снимите вывернутую правую шторку безопасности в сборе.

   🔧 головка Внимание: X01-58200020крепёжный болт правой шторки безопасности в сборе является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 10 ммX01-58200020одноразовая деталь

Установка 5 шагов

1.

   1

   Установите правую шторку безопасности в сборе, установите фиксирующий болт (5 шт.) правой шторки безопасности в сборе. X01-58200020 Фиксирующий болт правой шторки безопасности в сборе. Момент затяжки: 10±2 Н·м.

   ⚙︎ 10±2 Н·м🔧 торцевая головка 10 ммX01-58200020одноразовая деталь

   Примечание. Фиксирующий болт X01-58200020 правой шторки безопасности в сборе является деталью одноразового использования, при каждом демонтаже необходимо заменять его новым.

2.

   2

   Установите крепёжный болт правой шторки безопасности в сборе (5 шт.). X01-58200020Крепёжный болт правой шторки безопасности в сборе. Момент затяжки: 10±2 Н·м.

   ⚙︎ 10±2 Н·м🔧 головка 10 ммX01-58200020одноразовая деталь

   Примечание. X01-58200020крепёжный болт правой шторки безопасности в сборе является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым.

3.

   3

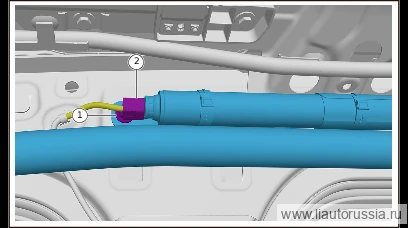

   Установите крепёжный болт (1 шт.) правой боковой шторки безопасности в сборе. X01-58200020 Крепёжный болт правой боковой шторки безопасности в сборе Момент затяжки: 10±2 Н·м

   ⚙︎ 10±2 Н·м🔧 головка 10 ммX01-58200020
4. 4

   Подсоедините разъём жгута проводов (1 шт.) правой шторки безопасности в сборе.

   X01-58200020одноразовая деталь

   Примечание. X01-58200020крепёжный болт правой шторки безопасности в сборе является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью.

5.

   5

   ★★★★★Указания по замене подушек безопасности: Если сработала (произошёл подрыв) любая из следующих подушек безопасности или ремней безопасности, необходимо одновременно заменить блок управления подушками безопасности (ECU) на новый: I. Подушки безопасности: подушка безопасности переднего пассажира подушка безопасности водителя левая шторка безопасности в сборе правая шторка безопасности в сборе боковая подушка безопасности водителя боковая подушка безопасности переднего пассажира боковая подушка безопасности второго ряда (левая сторона) боковая подушка безопасности второго ряда (правая сторона) II. Ремни безопасности: левый передний нижний преднатяжитель ретрактор ремня безопасности второго ряда (правая сторона) ретрактор переднего правого ремня безопасности ретрактор ремня безопасности второго ряда (левая сторона) ретрактор переднего левого ремня безопасности правый передний нижний преднатяжитель …………………………………………

Моменты затяжки — сводка
