Петля двери багажника в сборе

Подготовительные работы 48

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. облицовка верхней части левой стойки A в сборе
5. облицовка верхней части правой стойки А в сборе
6. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
7. средняя облицовка правой стойки B в сборе
8. облицовка верхней части левой стойки B в сборе.
9. облицовка верхней части правой стойки B в сборе.
10. Двери багажника на электроприводе книга владельца
11. Аккумулятор книга владельца
12. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
13. Складывание и поднятие спинки сиденья второго ряда
14. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
15. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
16. облицовка верхней части левой стойки D в сборе.
17. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
18. Шторка багажного отделения в сборе
19. Крышка багажника в сборе
20. Корпус кронштейна панели багажного отделения
21. Защитная крышка багажника
22. Ящик для инструмента в багажнике
23. вентиляционная решётка правой задней боковины в сборе
24. облицовочная панель порога задней двери в сборе
25. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
26. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
27. Рукоятка аварийного троса зарядной розетки
28. облицовка правой задней боковины в сборе
29. крышка вещевого ящика левой задней боковины в сборе
30. вентиляционная решётка левой задней боковины в сборе
31. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
32. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
33. облицовка левой задней боковины в сборе
34. облицовка верхней части левой стойки C в сборе
35. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
36. Поручень потолка переднего ряда в сборе
37. Поручень потолка переднего ряда в сборе
38. Поручень потолка заднего левого ряда в сборе
39. Поручень потолка заднего ряда справа в сборе
40. кожух потолочного мультимедийного экрана в сборе
41. Верхний кожух внутреннего зеркала заднего вида в сборе
42. Нижний кожух внутреннего зеркала заднего вида в сборе
43. передний плафон освещения для чтения в сборе
44. Левый солнцезащитный козырёк в сборе
45. Правый солнцезащитный козырёк в сборе
46. Крепёжный крючок солнцезащитного козырька
47. Крепёжный крючок солнцезащитного козырька
48. Демонтаж/монтаж узла потолка

Снятие 2 шагов

1.

   1

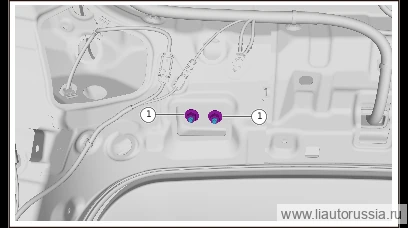

   Выверните крепёжные гайки петли двери багажника в сборе (правая) (2 шт.).

   🔧 Головка торцевая Внимание: комбинированное изделие из шестигранной гайки Q32208F36L и конической пружинной шайбы является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять новой деталью 13 ммодноразовая деталь

2.

   2

   Выверните крепёжный винт (2 шт.) петли двери багажника в сборе (правая), снимите петлю двери багажника в сборе (правая).

   🔧 головка-бита Внимание: винт с полукруглой головкой и внутренним шестигранником X01-89215826 является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его на новую деталь T45X01-89215826одноразовая деталь

   Примечание. Данный этап должен выполняться двумя специалистами по ремонту.

Установка 2 шагов

1.

   1

   Установите петлю двери багажника в сборе (правую), вверните крепёжные винты (2 шт.) петли двери багажника в сборе (правой). X01-89215826 винт с внутренним шестигранным профилем «звёздочка» и полукруглой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая насадка Внимание: винт с внутренним шестигранным профилем «звёздочка» и полукруглой головкой X01-89215826 является деталью одноразового использования, после каждой разборки/сборки необходимо заменить новой деталью T45X01-89215826одноразовая деталь

   Примечание. Данный этап требует участия двух специалистов по ремонту.
2. 2

   Установите крепёжные гайки петли двери багажника (правой) в сборе (2 шт.). Комплект (шестигранная гайка Q32208F36L и коническая пружинная шайба) Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая головка 13 мм Внимание: комплект (шестигранная гайка Q32208F36L и коническая пружинная шайба) является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять новой детальюодноразовая деталь

Моменты затяжки — сводка
