Облицовка потолка в сборе

Подготовительные работы 50

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. облицовка верхней части левой стойки A в сборе
5. облицовка верхней части правой стойки А в сборе
6. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
7. средняя облицовка правой стойки B в сборе
8. облицовка верхней части левой стойки B в сборе.
9. облицовка верхней части правой стойки B в сборе.
10. Двери багажника на электроприводе книга владельца
11. Аккумулятор книга владельца
12. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
13. Складывание и поднятие спинки сиденья второго ряда
14. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
15. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
16. облицовка верхней части левой стойки D в сборе.
17. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
18. Шторка багажного отделения в сборе
19. Крышка багажника в сборе
20. Корпус кронштейна панели багажного отделения
21. Защитная крышка багажника
22. Ящик для инструмента в багажнике
23. вентиляционная решётка правой задней боковины в сборе
24. облицовочная панель порога задней двери в сборе
25. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
26. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
27. Рукоятка аварийного троса зарядной розетки
28. облицовка правой задней боковины в сборе
29. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
30. крышка вещевого ящика левой задней боковины в сборе
31. вентиляционная решётка левой задней боковины в сборе
32. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
33. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
34. облицовка левой задней боковины в сборе
35. облицовка верхней части левой стойки C в сборе
36. Поручень потолка переднего ряда в сборе
37. Поручень потолка переднего ряда в сборе
38. Поручень потолка заднего левого ряда в сборе
39. Поручень потолка заднего ряда справа в сборе
40. кожух потолочного мультимедийного экрана в сборе
41. Верхний кожух внутреннего зеркала заднего вида в сборе
42. Нижний кожух внутреннего зеркала заднего вида в сборе
43. передний плафон освещения для чтения в сборе
44. Левый солнцезащитный козырёк в сборе
45. Правый солнцезащитный козырёк в сборе
46. Крепёжный крючок солнцезащитного козырька
47. Крепёжный крючок солнцезащитного козырька
48. плафон для чтения второго ряда, левая сторона, в сборе
49. Демонтаж/монтаж узла потолка
50. жгут проводов потолка в сборе

Снятие 13 шагов

1.

   1

   Выверните крепёжные винты камеры распознавания салона второго ряда в сборе (2 шт.), снимите камеру распознавания салона второго ряда в сборе.

   🔧 крестовая отвёртка

2.

   2

   Поддев декоративную панель камеры лопаткой, снимите декоративную панель камеры.

3.

   3

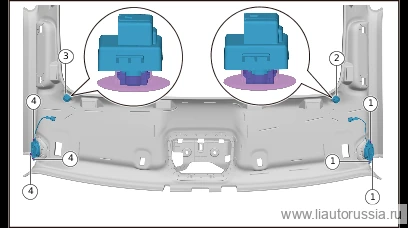

   Выверните крепёжный винт переднего динамика окружающего звука (левая передняя сторона) (3 шт.), снимите передний динамик окружающего звука (левая передняя сторона).

   🔧 крестовая отвёртка
4. 4

   Снимите микрофон (левый передний).

   Примечание. Подденьте четыре точки крепления накладки микрофона.
5. 5

   Снимите микрофон (правый передний).

   Примечание. Подденьте четыре точки крепления накладки микрофона.
6. 6

   Выверните крепёжный винт (3 шт.) переднего окружающего динамика (правая передняя сторона), снимите передний окружающий динамик (правая передняя сторона).

   🔧 крестовая отвёртка
7. 7

   Выверните крепёжный винт переднего динамика окружающего звука (левый центральный) (3 шт.), снимите передний динамик окружающего звука (левый центральный).

   🔧 крестовая отвёртка
8. 8

   Снимите микрофон в сборе (левый средний).

   Примечание. Подденьте четыре точки крепления накладки микрофона.
9. 9

   Снимите левый плафон освещения для чтения второго ряда в сборе.

   Примечание. Подденьте четыре точки крепления левого плафона освещения для чтения второго ряда в сборе.

10.

    10

    Снимите правый плафон освещения для чтения второго ряда в сборе.

    Примечание. Подденьте четыре точки крепления правого плафона освещения для чтения второго ряда в сборе.

11.

    11

    Выверните крепёжный винт переднего динамика окружающего звука (правый центральный) (3 шт.), снимите передний динамик окружающего звука (правый центральный).

    🔧 крестовая отвёртка
12. 12

    Снимите микрофон в сборе (правый средний).

    Примечание. Подденьте четыре точки крепления накладки микрофона.

13.

    13

    Выверните крепёжные винты облицовки потолка в сборе (6 шт.), снимите облицовку потолка в сборе.

    🔧 крестовая отвёртка

Установка 13 шагов

1.

   1

   Установите облицовку потолка в сборе, установите крепёжный винт (6 шт.) облицовки потолка в сборе. Q2714213F36 Саморез с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2714213F36

2.

   2

   Установите плафон освещения для чтения правой стороны второго ряда в сборе.
3. 3

   Установите передний окружающий динамик (правый средний), установите крепёжные винты (3 шт.) переднего окружающего динамика (правый средний). Q2714213F36 Самонарезающий винт с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1,5±0,5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестообразная отвёрткаQ2714213F36
4. 4

   Установите микрофон в сборе (правый средний).

5.

   5

   Установите передний окружающий динамик (левый центральный), установите крепёжный винт (3 шт.) переднего окружающего динамика (левый центральный). Q2714213F36 Саморез с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2714213F36
6. 6

   Установите микрофон в сборе (левый центральный).
7. 7

   Установите левый плафон освещения для чтения второго ряда в сборе.

8.

   8

   Установите передний динамик объёмного звучания (левая передняя сторона), установите крепёжный винт переднего динамика объёмного звучания (левая передняя сторона) (3 шт.). Q2714213F36 Самонарезающий винт с крестообразным шлицем и полукруглой головкой Момент затяжки: 1,5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2714213F36
9. 9

   Установите микрофон (левая сторона первого ряда).
10. 10

    Установите микрофон (первый ряд, правая сторона).
11. 11

    Установите передний окружающий динамик (правый передний), выверните крепёжные винты (3 шт.) переднего окружающего динамика (правый передний). Q2714213F36 Самонарезающий винт с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1,5±0,5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 крестообразная отвёрткаQ2714213F36

12.

    12

    Установите декоративную панель камеры,

13.

    13

    Установите камеру распознавания салона второго ряда в сборе, установите крепёжные винты камеры распознавания салона второго ряда в сборе (2 шт.). Q2713513F36 самонарезающий винт с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1±0.2 Н·м

    ⚙︎ 1±0.2 Н·м🔧 крестовая отвёрткаQ2713513F36

Моменты затяжки — сводка
