Жгут проводов камеры кругового обзора 360°

Низковольтные жгуты · Li L7 2022–2023 · стр. 2003–2005 оригинала
8 шагов снятия5 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Жгут проводов камеры кругового обзора 360°

Подготовительные работы 42

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  7. Складывание и поднятие спинки сиденья второго ряда
  8. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
  9. средняя облицовка правой стойки B в сборе
  10. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
  11. правая боковая крышка панели приборов
  12. облицовка нижней части правой стойки A в сборе.
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  16. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  17. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  18. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  19. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  20. крышка заднего торца направляющей, левая сторона
  21. правый кожух заднего торца направляющей (переднее пассажирское)
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. левая нижняя облицовочная панель центральной консоли в сборе
  24. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  25. корпус центральной консоли в сборе
  26. Коврик салона, переднее пассажирское сиденье
  27. Коврик пола переднего пассажирского места в сборе
  28. Правая решётка обдува ног второго ряда.
  29. Воздуховод обдува ног правого второго ряда — задняя секция
  30. Воздуховод обдува лица правой стойки B — нижняя секция
  31. Шторка багажного отделения в сборе
  32. Крышка багажника в сборе
  33. Корпус кронштейна панели багажного отделения
  34. Защитная крышка багажника
  35. Ящик для инструмента в багажнике
  36. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
  37. вентиляционная решётка правой задней боковины в сборе
  38. облицовочная панель порога задней двери в сборе
  39. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
  40. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
  41. Рукоятка аварийного троса зарядной розетки
  42. облицовка правой задней боковины в сборе

Снятие 8 шагов

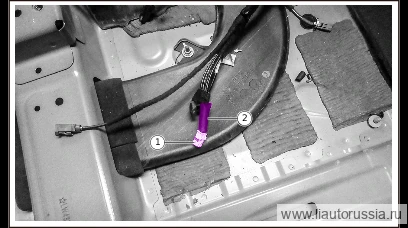

  1. Шаг 1

    Обрежьте разъём жгута проводов камеры кругового обзора 360°.

  2. Оберните жгут проводов камеры кругового обзора 360 термоклеевой трубкой.

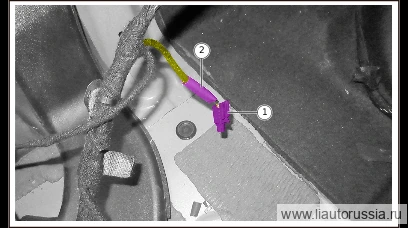

  3. Шаг 3

    Обрежьте разъём жгута проводов камеры кругового обзора 360°.

  4. Оберните жгут проводов камеры кругового обзора 360 термоклеевой трубкой.

  5. Шаг 5

    Обрежьте разъём жгута проводов камеры кругового обзора 360°.

  6. Оберните жгут проводов камеры кругового обзора 360 термоклеевой трубкой.

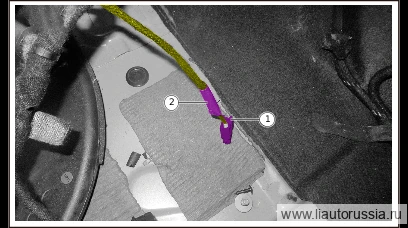

  7. Шаг 7

    Обрежьте разъём жгута проводов камеры кругового обзора 360°.

  8. Оберните жгут проводов камеры кругового обзора 360 термоклеевой трубкой.

Установка 5 шагов

  1. Обмотайте жгут проводов камеры 360° тканевой изолентой вокруг жгута проводов кузова в сборе.

  2. Шаг 2

    Обмотайте жгут проводов камеры 360° тканевой изолентой вокруг жгута проводов кузова в сборе.

  3. Шаг 3

    Обмотайте жгут проводов камеры 360° тканевой изолентой вокруг жгута проводов кузова в сборе.

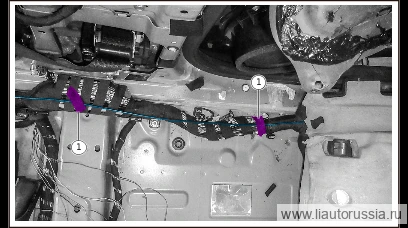

  4. Шаг 4

    Обмотайте жгут проводов камеры 360° тканевой изолентой вокруг жгута проводов кузова в сборе.

  5. Шаг 5

    Обмотайте жгут проводов камеры 360° тканевой изолентой вокруг жгута проводов кузова в сборе.
