Магистраль заднего омывателя в сборе 2

Омыватель стёкол · Li L7 2022–2023 · стр. 1934–1935 оригинала
3 шагов снятия4 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Магистраль заднего омывателя в сборе 2

Подготовительные работы 48

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. облицовка верхней части левой стойки A в сборе
  5. облицовка верхней части правой стойки А в сборе
  6. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
  7. средняя облицовка правой стойки B в сборе
  8. облицовка верхней части левой стойки B в сборе.
  9. облицовка верхней части правой стойки B в сборе.
  10. Двери багажника на электроприводе книга владельца
  11. Аккумулятор книга владельца
  12. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  13. Складывание и поднятие спинки сиденья второго ряда
  14. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
  15. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
  16. облицовка верхней части левой стойки D в сборе.
  17. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
  18. Шторка багажного отделения в сборе
  19. Крышка багажника в сборе
  20. Корпус кронштейна панели багажного отделения
  21. Защитная крышка багажника
  22. Ящик для инструмента в багажнике
  23. вентиляционная решётка правой задней боковины в сборе
  24. облицовочная панель порога задней двери в сборе
  25. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
  26. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
  27. Рукоятка аварийного троса зарядной розетки
  28. облицовка правой задней боковины в сборе
  29. крышка вещевого ящика левой задней боковины в сборе
  30. вентиляционная решётка левой задней боковины в сборе
  31. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
  32. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
  33. облицовка левой задней боковины в сборе
  34. облицовка верхней части левой стойки C в сборе
  35. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
  36. Поручень потолка переднего ряда в сборе
  37. Поручень потолка переднего ряда в сборе
  38. Поручень потолка заднего левого ряда в сборе
  39. Поручень потолка заднего ряда справа в сборе
  40. кожух потолочного мультимедийного экрана в сборе
  41. Верхний кожух внутреннего зеркала заднего вида в сборе
  42. Нижний кожух внутреннего зеркала заднего вида в сборе
  43. передний плафон освещения для чтения в сборе
  44. Левый солнцезащитный козырёк в сборе
  45. Правый солнцезащитный козырёк в сборе
  46. Крепёжный крючок солнцезащитного козырька
  47. Крепёжный крючок солнцезащитного козырька
  48. Демонтаж/монтаж узла потолка

Снятие 3 шагов

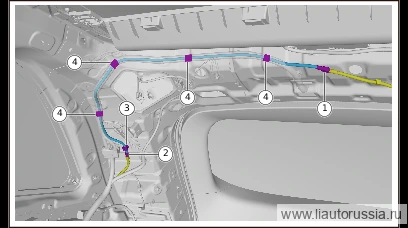

  1. Шаг 1

    Отсоедините фиксатор (1 шт.) магистрали заднего омывателя в сборе 2.

  2. Отсоедините соединение заднего трубопровода омывателя 2 в сборе с задним трубопроводом омывателя 1 в сборе, отрежьте наконечник заднего трубопровода омывателя 2 в сборе.

  3. Расстыкуйте соединение магистрали заднего омывателя в сборе 2 с магистралью заднего омывателя в сборе 3, обрежьте наконечник магистрали заднего омывателя в сборе 2.

Установка 4 шагов

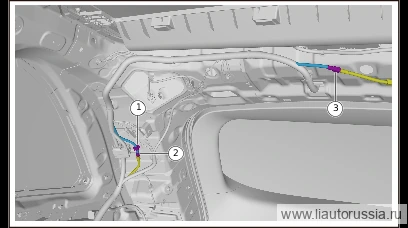

  1. Шаг 1

    Соедините магистраль заднего омывателя в сборе 2 с магистралью заднего омывателя в сборе 3.

  2. Соедините магистраль заднего омывателя в сборе 2 с магистралью заднего омывателя в сборе 1.

  3. Установите крепёжный фиксатор заднего трубопровода омывателя 2 в сборе (1 шт.).

  4. С помощью тканевой изоленты примотайте магистраль заднего омывателя в сборе 2 к жгуту проводов двери багажника.
