Монтажный кронштейн переднего комбинированного фонаря

Подготовительные работы 31

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Передняя защита моторного отсека
7. Правая защита моторного отсека в сборе
8. Левая защита моторного отсека в сборе
9. переднее комбинированное звёздчато-кольцевое освещение в сборе
10. Кожух впускного отверстия двигателя в сборе
11. Подъём и опускание автомобиля
12. Накладка правой передней колёсной арки в сборе
13. Накладка арки левого переднего колеса в сборе
14. Демонтаж/монтаж узла переднего бампера в сборе
15. правый передний комбинированный фонарь в сборе
16. левый передний комбинированный фонарь в сборе
17. передняя дополнительная балка бампера, сварной узел в сборе
18. Нижняя активная решётка радиатора в сборе
19. Компоненты балки бампера — Передняя балка бампера в сборе
20. Низкочастотный громкоговоритель-«улитка»
21. Высокочастотный громкоговоритель-улитка
22. кронштейн правой фары переднего бампера
23. кронштейн левой фары переднего бампера
24. Буфер капота I
25. Буфер капота I
26. Монтажный кронштейн буфера капота I
27. Монтажный кронштейн буфера капота I
28. верхний фиксирующий кронштейн переднего комбинированного фонаря
29. верхний фиксирующий кронштейн переднего комбинированного фонаря
30. верхний фиксирующий кронштейн переднего комбинированного фонаря
31. верхний фиксирующий кронштейн переднего комбинированного фонаря

Снятие 8 шагов

1.

   1

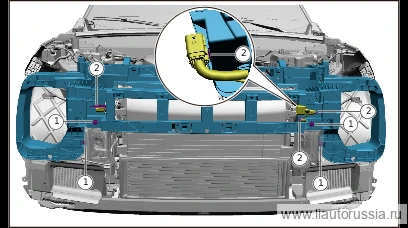

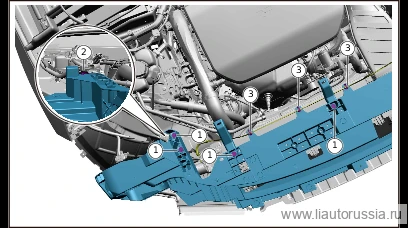

   Выверните крепёжный болт (4 шт.) монтажного кронштейна переднего комбинированного фонаря в сборе.

   🔧 головка 10 мм

2.

   2

   Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
3. 3

   Отсоедините фиксирующие защёлки секционного троса замка капота в сборе (3 шт.).

4.

   4

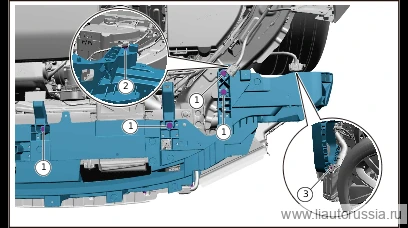

   Выверните крепёжный болт (4 шт.) монтажного кронштейна переднего комбинированного фонаря в сборе.

   🔧 головка 10 мм

5.

   5

   Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
6. 6

   Выверните крепёжный болт (1 шт.) монтажного кронштейна переднего комбинированного фонаря в сборе.

   🔧 головка 10 мм

7.

   7

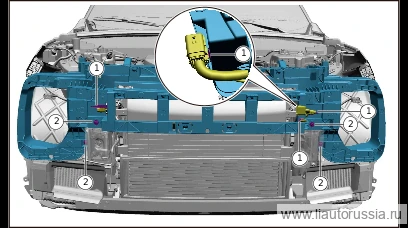

   Отсоедините фиксирующую защёлку (4 шт.) жгута проводов моторного отсека в сборе.
8. 8

   Выверните крепёжные болты монтажного кронштейна переднего комбинированного фонаря в сборе (4 шт.), снимите монтажный кронштейн переднего комбинированного фонаря в сборе.

   🔧 головка 10 мм

Установка 8 шагов

1.

   1

   Установите монтажный кронштейн переднего комбинированного фонаря в сборе, установите крепёжный болт (4 шт.) монтажного кронштейна переднего комбинированного фонаря в сборе. X01-89184820 Болт фланцевый шестигранный в сборе с плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммX01-89184820
2. 2

   Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (4 шт.).

3.

   3

   Установите крепёжные болты кронштейна переднего комбинированного фонаря в сборе (4 шт.). Q146B0622F62L комплект шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 8±1 Н·м

   ⚙︎ 8±1 Н·м🔧 головка 10 мм

4.

   4

   Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).
5. 5

   Установите крепёжные болты монтажного кронштейна переднего комбинированного фонаря в сборе (1 шт.). Болт с шестигранной головкой и плоская шайба в сборе Q140B0640F70L. Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм

6.

   6

   Установите крепёжные болты кронштейна переднего комбинированного фонаря в сборе (4 шт.). Q146B0622F62L комплект шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 8±1 Н·м

   ⚙︎ 8±1 Н·м🔧 головка 10 мм

7.

   7

   Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).
8. 8

   Установите фиксирующую защёлку (3 шт.) составного троса замка капота в сборе.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
