Высокочастотный громкоговоритель-улитка
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.

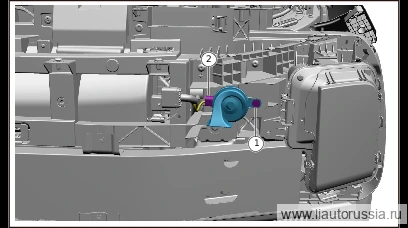

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 2 шагов
-
Отсоедините разъём жгута проводов высокочастотного динамика (улитка) (1 шт.).
-
Выверните крепёжный болт высокочастотного громкоговорителя-«улитки» (1 шт.), снимите высокочастотный громкоговоритель-«улитку».
🔧 головка 10 мм
Установка 2 шагов
-
Установите высокочастотный громкоговоритель-улитку, заверните крепёжные болты высокочастотного громкоговорителя-улитки (1 шт.). Комбинированный крепёж Q146B0622F62L: болт с шестигранной головкой, пружинная шайба и плоская шайба. Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 мм -
Подсоедините разъём жгута проводов высокочастотного динамика (улитка) (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите высокочастотный громкоговоритель-улитку, заверните крепёжны… | 6±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
