Монтажный кронштейн буфера капота I
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Буфер капота I
Снятие 1 шагов
-

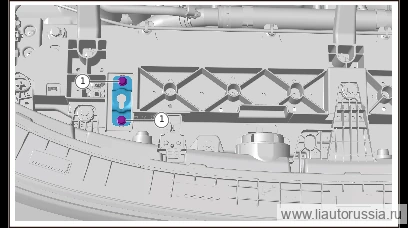

Выверните крепёжный болт монтажного кронштейна буфера капота I (правый средний) (2 шт.), снимите монтажный кронштейн буфера капота I (правый средний).
🔧 головка 10 мм
Установка 1 шагов
-
Установите монтажный кронштейн буфера капота I (правый средний), установите крепёжный болт монтажного кронштейна буфера капота I (правого среднего) (2 шт.). Q1860616F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860616F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн буфера капота I (правый средний), устан… | 9±1 Н·м |
