Корпус переднего бампера с кронштейном

Подготовительные работы 29

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. монтажная панель переднего номерного знака в сборе
7. Передняя защита моторного отсека
8. Правая защита моторного отсека в сборе
9. Левая защита моторного отсека в сборе
10. переднее комбинированное звёздчато-кольцевое освещение в сборе
11. Подъём и опускание автомобиля
12. Накладка правой передней колёсной арки в сборе
13. Накладка арки левого переднего колеса в сборе
14. Демонтаж/монтаж узла переднего бампера в сборе
15. Передняя камера кругового обзора 360°
16. Датчик ультразвукового радара
17. Датчик ультразвукового радара
18. Датчик ультразвукового радара
19. Датчик ультразвукового радара
20. Датчик ультразвукового радара
21. Датчик ультразвукового радара
22. левый молдинг нижней решётки радиатора переднего бампера
23. правый молдинг нижней решётки радиатора переднего бампера
24. нижний корпус переднего бампера
25. правый молдинг переднего бампера
26. правый молдинг переднего бампера
27. подузел крышки переднего буксировочного крюка в сборе
28. левый молдинг переднего бампера
29. корпус нижней решётки переднего бампера с кронштейном

Снятие 3 шагов

1.

   1

   Отсоедините разъём (1 шт.) жгута проводов переднего радара миллиметрового диапазона 77G.
2. 2

   Выверните крепёжные винты(4 шт.) монтажного кронштейна радара миллиметрового диапазона, снимите узел переднего радара миллиметрового диапазона 77G.

   🔧 Торцевая головка-бита Примечание: M01-89274816 Винт самонарезающий фланцевый с цилиндрической головкой и внутренним шлицем TORX является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять его новой деталью T25M01-89274816одноразовая деталь

3.

   3

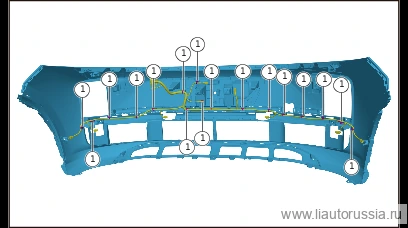

   Отсоедините фиксирующие защёлки (17 шт.) жгута проводов переднего бампера в сборе, извлеките корпус переднего бампера с кронштейном.

Установка 3 шагов

1.

   1

   Установите фиксаторы (17 шт.) жгута проводов переднего бампера в сборе.

2.

   2

   Установите узел переднего радара миллиметрового диапазона 77G, установите крепёжные болты (4 шт.) монтажного кронштейна радара миллиметрового диапазона. Q1840620F70 Болт с шестигранной головкой и фланцем. Момент затяжки: 6.0±1.0 Н·м.

   ⚙︎ 6.0±1.0 Н·м🔧 головка 8 ммQ1840620F70
3. 3

   Подсоедините разъём(1 шт.) жгута проводов переднего радара миллиметрового диапазона 77G.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
