Корпус нижней решётки переднего бампера с кронштейном
Передний бампер · Li L7 2022–2023 · стр. 3136–3137 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 20
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- монтажная панель переднего номерного знака в сборе
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- левый молдинг нижней решётки радиатора переднего бампера
- правый молдинг нижней решётки радиатора переднего бампера
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
Снятие 1 шагов
-

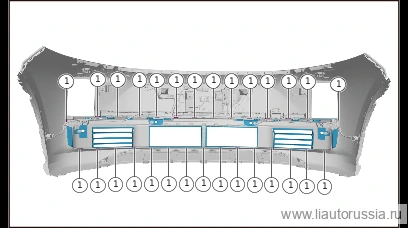

Отсоедините фиксаторы (29 шт.) корпуса нижней решётки радиатора переднего бампера с кронштейном, снимите корпус нижней решётки радиатора переднего бампера с кронштейном.
Установка 1 шагов
-
Установите корпус нижней решётки переднего бампера с кронштейном, убедитесь, что крепёжные клипсы (29 шт.) корпуса нижней решётки переднего бампера установлены до упора.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
