Правый молдинг нижней решётки радиатора переднего бампера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 2 шагов
-

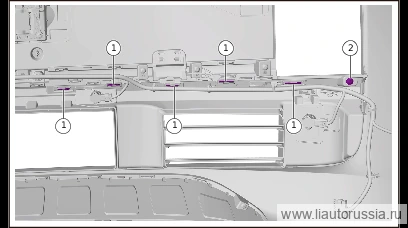

Выверните фиксирующие винты (1 шт.) правого молдинга нижней решётки радиатора переднего бампера.
🔧 Головка-бита T25 -
Расстыкуйте крепёжные клипсы (5 шт.) правого молдинга нижней решётки переднего бампера, снимите правый молдинг нижней решётки переднего бампера.
Установка 1 шагов
-
Установите правый молдинг нижней решётки радиатора переднего бампера. 2. Крепёжные винты(1 шт.) правого молдинга нижней решётки радиатора переднего бампера. M01-89274816 Винт самонарезающий фланцевый с цилиндрической головкой и внутренним шлицем TORX Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 Торцевая головка-бита T25M01-89274816
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите правый молдинг нижней решётки радиатора переднего бампера.… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
