Датчик ультразвукового радара
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
Снятие 2 шагов
-

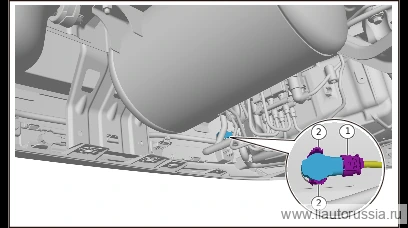

Отсоедините разъём жгута проводов датчика ультразвукового радара (задний левый центральный) (1 шт.).
-
Расстыкуйте фиксирующую защёлку (2 шт.) датчика ультразвукового радара (задний левый центральный), снимите датчик ультразвукового радара (задний левый центральный).
Установка 2 шагов
-
Установите датчик ультразвукового радара (задний левый центральный).
-
Подсоедините разъём жгута проводов датчика ультразвукового радара (задний левый центральный) (1 шт.).
