Передняя камера кругового обзора 360°
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 2 шагов
-

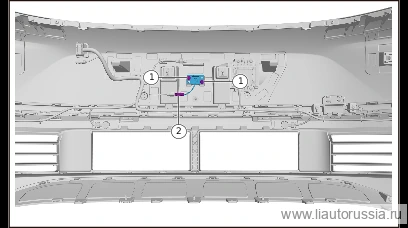

Отсоедините разъём жгута проводов передней камеры кругового обзора 360° (1 шт.).
-
Выверните крепёжные винты передней камеры кругового обзора 360° (2 шт.), снимите переднюю камеру кругового обзора 360°.
🔧 торцевая головка Внимание: защитите объектив передней камеры кругового обзора 360° от царапин T25
Установка 2 шагов
-
Установите переднюю камеру кругового обзора 360°, вверните крепёжные винты передней камеры кругового обзора 360° (2 шт.). M01-89274816 Винт самонарезающий фланцевый с цилиндрической головкой под Torx (внутренний шестигранник-звезда) Момент затяжки: 1,5±0,5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 торцевая головка T25M01-89274816 -
Подсоедините разъём жгута проводов передней камеры кругового обзора 360°.
Примечание. Защитите объектив передней камеры кругового обзора 360° от царапин.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите переднюю камеру кругового обзора 360°, вверните крепёжные в… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
