Нижний корпус переднего бампера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 3 шагов
-

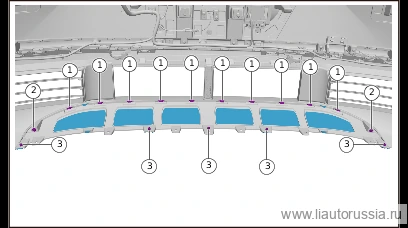

Снимите клипсы-защёлки (5 шт.) корпуса нижней части переднего бампера.
-
Снимите крепёжные винты(2 шт.) нижнего корпуса переднего бампера.
🔧 Торцевая головка-бита T25 -
Отсоедините фиксирующие защёлки (10 шт.) нижнего корпуса переднего бампера, снимите нижний корпус переднего бампера.
Установка 3 шагов
-
Установите нижний корпус переднего бампера, убедитесь, что фиксаторы нижнего корпуса переднего бампера защёлкнулись в правильном положении.
-
Установите крепёжные винты (2 шт.) корпуса нижней части переднего бампера. M01-89274816 Саморез с внутренним шестигранным (Torx) приводом, цилиндрической головкой и фланцем. Момент затяжки: 1.5±0.5 Н·м.
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816 -
Установите разъёмные защёлки(5 шт.) нижнего корпуса переднего бампера.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные винты (2 шт.) корпуса нижней части переднего бамп… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
