Трубка десорбции адсорбера II в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Во время демонтажа и монтажа в окружающей зоне запрещены любые источники открытого огня; топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, помутнение зрения, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- При отключении высокого напряжения, снятии напряжения и проверке отсутствия напряжения работы должно выполнять лицо, имеющее удостоверение электротехнического персонала (карту IC) на низковольтные работы, в высоковольтных изолирующих перчатках, обеспечивая собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- В процессе демонтажа и монтажа высоковольтных компонентов лицо, имеющее удостоверение электрика по низковольтным работам (IC-карта), должно работать в высоковольтных изолирующих перчатках, при этом необходимо обеспечить собственную изоляционную защиту и запрещается иметь при себе металлические предметы.
- Перед выполнением ремонта и демонтажа/монтажа высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Перед демонтажем топливных магистралей необходимо слить топливо из топливного бака.
- Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
- При демонтаже топливоподающей трубки оберните вокруг неё чистую ткань для впитывания вытекающего топлива и снижения вероятности возгорания.
- Не допускайте чрезмерного перегиба топливной магистрали.
- После отсоединения топливной магистрали необходимо загерметизировать её соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливной магистрали, нарушения работы компонентов топливной системы и даже их повреждения.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 16
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Открытие и закрытие капота
- Процедура сброса давления топлива
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Левая передняя нижняя защита днища
- Левая нижняя защита днища
- Нижняя защитная панель правой стороны днища
- Защита топливного бака
- Теплозащитный экран аккумуляторной батареи
- Блок тяговой батареи в сборе
Снятие 3 шагов
-

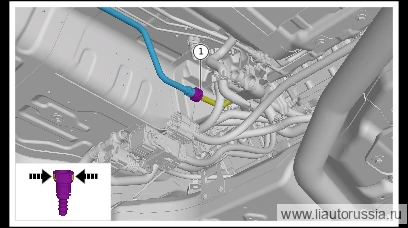

С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки продувки адсорбера II в сборе, в направлении, указанном стрелкой, отсоедините трубку продувки адсорбера III в сборе от трубки продувки адсорбера II в сборе.
-

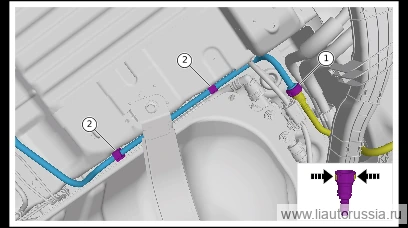

С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки продувки адсорбера в сборе II, отсоедините в направлении, указанном стрелкой, соединение трубки продувки адсорбера в сборе II с трубкой продувки адсорбера в сборе I. 2. Разблокируйте одинарный хомут трубки.
-

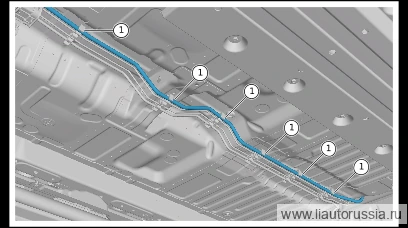

Отсоедините фиксирующую защёлку топливоподающей трубки топливного бака II в сборе (6 шт.), снимите трубку десорбции адсорбера II в сборе.
Установка 3 шагов
-
Установите трубку продувки адсорбера в сборе II, установите фиксирующий зажим трубки продувки адсорбера в сборе II (6 шт.).
-
Зафиксируйте одинарный хомут трубки. 2. В направлении, указанном стрелкой, подсоедините трубку продувки адсорбера II в сборе к трубке продувки адсорбера I в сборе.
Примечание- При соединении трубки продувки адсорбера I в сборе с трубкой продувки адсорбера II в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Соедините трубку продувки адсорбера I в сборе с трубкой продувки адсорбера II в сборе до упора, до щелчка.
-
Соедините в направлении, указанном стрелкой, трубку продувки адсорбера в сборе III с трубкой продувки адсорбера в сборе II.
Примечание- При соединении трубки продувки адсорбера в сборе II с трубкой продувки адсорбера в сборе III запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Соедините трубку продувки адсорбера в сборе II с трубкой продувки адсорбера в сборе III до упора, при этом должен раздаться щелчок.
