Топливоподающая трубка бака в сборе II
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время демонтажа и монтажа запрещаются любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, помутнение зрения, тошноту и даже потерю сознания, поэтому необходимо обеспечить надлежащую вентиляцию на месте ремонта.
- Используйте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения лицо, имеющее удостоверение электротехнического персонала (карту IC) на допуск к работам с низким напряжением, должно работать в высоковольтных изолирующих перчатках и обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед началом работ с топливной системой необходимо подготовить в непосредственной близости средства пожаротушения.
- При демонтаже топливоподающей трубки оберните её чистой тканью для впитывания вытекающего топлива, чтобы снизить вероятность возгорания.
- Категорически запрещается чрезмерно перегибать топливные магистрали.
- После отсоединения топливной магистрали необходимо загерметизировать её разъёмы, чтобы предотвратить попадание посторонних частиц в топливную систему и избежать засорения топливных магистралей, нарушения нормальной работы или повреждения компонентов топливной системы.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 16
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Открытие и закрытие капота
- Процедура сброса давления топлива
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Левая передняя нижняя защита днища
- Левая нижняя защита днища
- Нижняя защитная панель правой стороны днища
- Защита топливного бака
- Теплозащитный экран аккумуляторной батареи
- Блок тяговой батареи в сборе
Снятие 3 шагов
-

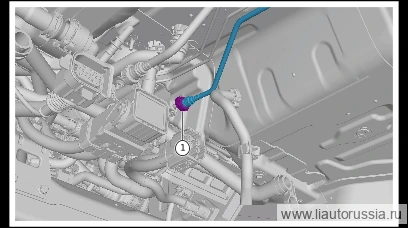

Используя клещи для быстроразъёмных соединений, разблокируйте разъём топливоподающей трубки топливного бака в сборе II, отсоедините топливоподающую трубку топливного бака в сборе II от топливоподающей трубки топливного бака в сборе III.
-

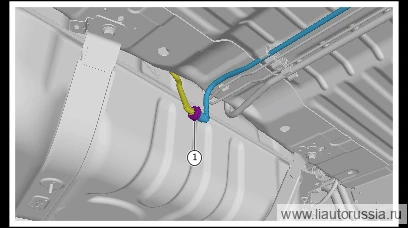

С помощью клещей для быстроразъёмных соединений разблокируйте разъём топливоподающей трубки топливного бака II в сборе, отсоедините топливоподающую трубку топливного бака II в сборе от топливоподающей трубки топливного бака I в сборе.
-

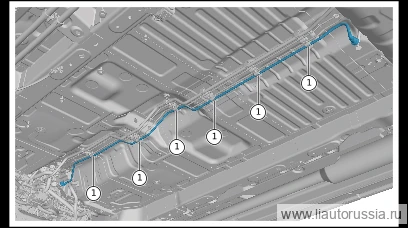

Отсоедините фиксатор топливоподающей трубки топливного бака в сборе II (6 шт.).
Установка 3 шагов
-
Установите топливоподающую трубку бака в сборе II, установите крепёжные защёлки топливоподающей трубки бака в сборе II (6 шт.).
-
Подсоедините топливоподающую трубку топливного бака I в сборе к топливоподающей трубке топливного бака II в сборе.
Примечание- При подсоединении топливоподающей трубки топливного бака I в сборе к топливоподающей трубке топливного бака II в сборе не допускайте отклонения от направления, приводящего к смещению уплотнительного кольца.
- Подсоедините топливоподающую трубку топливного бака I в сборе к топливоподающей трубке топливного бака II в сборе до упора, до щелчка.
-
Подсоедините топливоподающую трубку топливного бака в сборе II к топливоподающей трубке топливного бака в сборе III.
