Разделительный хомут трубки II
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 15
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Открытие и закрытие капота
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Левая передняя нижняя защита днища
- Левая нижняя защита днища
- Нижняя защитная панель правой стороны днища
- Защита топливного бака
- Теплозащитный экран аккумуляторной батареи
- Блок тяговой батареи в сборе
Снятие 2 шагов
-

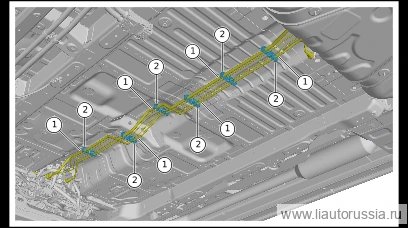

Отсоедините трубку продувки адсорбера II в сборе, левую заднюю тормозную трубку 2, правую заднюю тормозную трубку 2, топливоподающую трубку топливного бака II в сборе от разделительного хомута трубок II.
-
Снимите разделительный хомут трубки II.
Установка 2 шагов
-
Установите разделительный хомут трубки II.
-
Установите соединение трубки десорбции адсорбера II в сборе, левой задней тормозной трубки (жёсткая) 2, правой задней тормозной трубки (жёсткая) 2, топливоподающей трубки топливного бака II в сборе с разделительным хомутом трубок II.
