Высоковольтный жгут проводов переменного/постоянного тока зарядки в сборе

Подготовительные работы 24

1. Уплотнительная крышка розетки зарядки переменного тока
2. Уплотнительная крышка розетки постоянного тока зарядки
3. Двери автомобиля книга владельца
4. Регулировка положения переднего пассажирского сиденья в сборе
5. Двери багажника на электроприводе книга владельца
6. Складывание и поднятие спинки сиденья второго ряда
7. Открытие и закрытие капота
8. Крышка багажника в сборе
9. Ящик для инструмента в багажнике
10. Аккумулятор книга владельца
11. Высоковольтная система книга владельца
12. средняя облицовка правой стойки B в сборе
13. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
14. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
15. Шторка багажного отделения в сборе
16. Экранирующая крышка багажного отделения в сборе.
17. Кронштейн крышки багажного отделения в сборе
18. облицовочная панель порога задней двери в сборе
19. Демонтаж/монтаж панели выключателя правой задней боковины и узла
20. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
21. облицовка правой задней боковины в сборе
22. Компоненты задней теплоизоляции — наполнительный блок боковины багажника
23. Подъём и опускание автомобиля
24. Колесо в сборе

Снятие 12 шагов

1.

   1

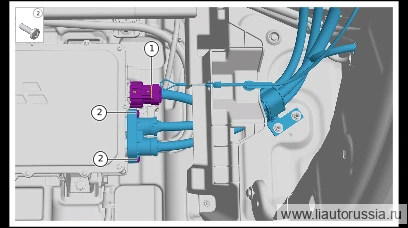

   Нажмите кнопку разблокировки первой ступени и вытяните до упора, нажмите кнопку разблокировки второй ступени высоковольтного разъёма (1 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе.
2. 2

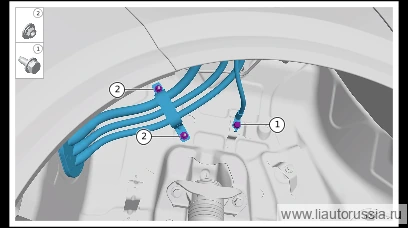

   Выверните крепёжный винт (2 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе, отведите высоковольтный жгут проводов зарядки переменного/постоянного тока в сборе в сторону.

   🔧 головка-бита T30

3.

   3

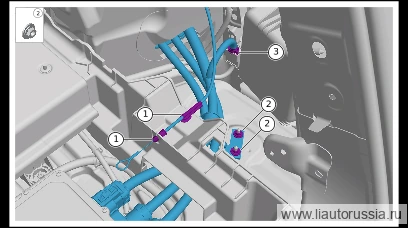

   Отсоедините фиксатор (2 шт.) аварийного тросика жгута проводов в сборе высоковольтного зарядного жгута переменного/постоянного тока.
4. 4

   Выверните крепёжную гайку (2 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе.

   🔧 головка 10 мм
5. 5

   Отсоедините разъём жгута проводов высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.).

6.

   6

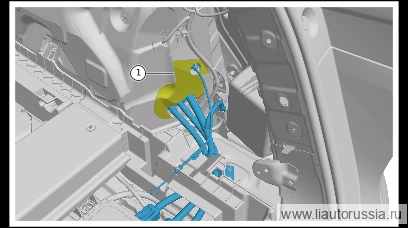

   Приподнимите шумоизоляционный мат правой задней колёсной арки высоковольтного жгута проводов AC/DC зарядки в сборе.

7.

   7

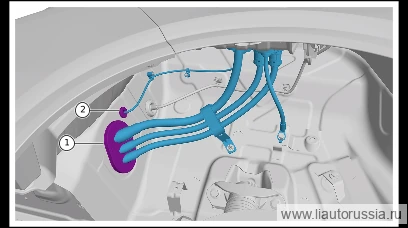

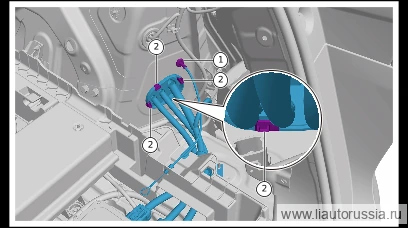

   Отсоедините резиновую заглушку аварийного тросика высоковольтного жгута проводов AC/DC зарядки в сборе (1 шт.).
8. 8

   Отсоедините фиксатор (4 шт.) жгута проводов в сборе высоковольтного зарядного жгута переменного/постоянного тока, извлеките жгут проводов в сборе высоковольтного зарядного жгута переменного/постоянного тока.

9.

   9

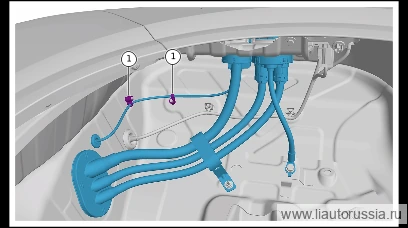

   Отсоедините фиксирующий фиксатор (клипсу) высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (3 шт.).

10.

    10

    Выверните крепёжную гайку высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.).

    🔧 торцевая головка Примечание: комплект из шестигранной фланцевой гайки и плоской шайбы M01-89320206 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммM01-89320206одноразовая деталь
11. 11

    Выверните крепёжный болт заземления высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.).

    🔧 торцевая головка Примечание: комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы M01-89146820 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 13 ммM01-89146820одноразовая деталь

12.

    12

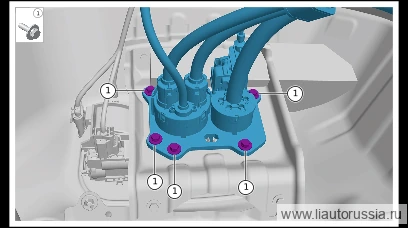

    Выверните крепёжный болт (5 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе, снимите высоковольтный жгут проводов зарядки переменного/постоянного тока в сборе.

    🔧 головка 10 ммодноразовая деталь

    Примечание. Комплект из болта с шестигранной головкой Q146B0622F62L, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую.

Установка 11 шагов

1.

   1

   Установите высоковольтный жгут проводов переменного/постоянного тока зарядки в сборе, установите крепёжный болт высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (5 шт.). Комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Q146B0622F62L Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка Примечание: комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Q146B0622F62L является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммодноразовая деталь

2.

   2

   Установите крепёжный болт заземления высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.). Комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы M01-89146820 Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая головка Примечание: комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы M01-89146820 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 13 ммM01-89146820одноразовая деталь
3. 3

   Установите крепёжную гайку высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.). Комплект из шестигранной фланцевой гайки и плоской шайбы M01-89320206 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка Примечание: комплект из шестигранной фланцевой гайки и плоской шайбы M01-89320206 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммM01-89320206одноразовая деталь

4.

   4

   Установите фиксатор аварийного троса высоковольтного жгута проводов AC/DC зарядки в сборе (2 шт.).

5.

   5

   Проденьте высоковольтный жгут проводов AC/DC зарядки в сборе, установите резиновую заглушку высоковольтного жгута проводов AC/DC зарядки в сборе (1 шт.). 2 . Проденьте фиксирующую резиновую заглушку аварийного тросика высоковольтного жгута проводов AC/DC зарядки в сборе (1 шт.).

6.

   6

   Установите на место шумоизоляционный мат правой задней колёсной арки для жгута проводов в сборе высоковольтного зарядного жгута переменного/постоянного тока.

7.

   7

   Подсоедините разъём жгута проводов высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.).
8. 8

   Установите крепёжную гайку (2 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе. M01-89320206 Комбинация гайки с шестигранной головкой и фланцем и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89320206
9. 9

   Установите фиксатор аварийного троса высоковольтного жгута проводов AC/DC зарядки в сборе (2 шт.).

10.

    10

    Установите высоковольтный жгут проводов AC/DC зарядки в сборе, установите крепёжный винт высоковольтного жгута проводов высоковольтного жгута проводов AC/DC зарядки в сборе (2 шт.). Q215B0620T1F71 винт с цилиндрической головкой и внутренним шестигранным шлицем Torx Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка с битой T30
11. 11

    Подсоедините разъём (1 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе, нажмите кнопку и задвиньте до упора.
