Штуцер
Передний электропривод · Li L6 2024 · стр. 887–888 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа высоковольтных компонентов работы должен выполнять специалист, имеющий удостоверение электрика по электробезопасности (карта IC) низкого напряжения, в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания охлаждающей жидкости на высоковольтные компоненты.
- Блок цилиндров по коммерческим причинам не поставляется как запасная часть; при повреждении блока цилиндров производится замена двигателя (ДВС) в сборе.
- При демонтаже хомута крепления трубки охлаждающей жидкости обязательно используйте клещи для шланговых хомутов, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 20
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Декоративный кожух двигателя в сборе
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Впускной шланг воздушного фильтра
- трубка чистого воздуха в сборе
- Защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю
- Передний кронштейн жгута проводов «пять в одном»
- Кронштейн подводящей и отводящей трубок радиатора
- Контроллер двух электродвигателей
Снятие 2 шагов
-

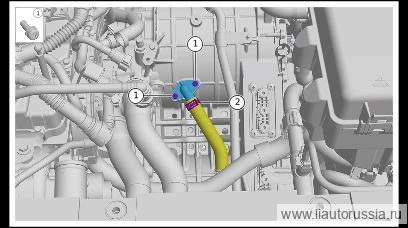

Ослабьте фиксирующий хомут (1 шт.), отсоедините отводящую трубку переднего электродвигателя от штуцера.
-
Выверните крепёжные болты штуцера (2 шт.), снимите штуцер.
🔧 головка-бита T30
Установка 2 шагов
-
Установите штуцер, установите крепёжный болт (2 шт.) штуцера. Момент затяжки: 5±1 Н·м.
⚙︎ 5±1 Н·м🔧 головка-бита T30 -
Подсоедините отводящую трубку переднего электродвигателя к штуцеру, установите крепёжный хомут (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите штуцер, установите крепёжный болт (2 шт.) штуцера. Момент з… | 5±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Проверка герметичности водяного контура мультирежимного электропривода
- Проверка герметичности контроллера сдвоенного электродвигателя
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Замена и запись начального угла двухмоторного контроллера
