Защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Впускной шланг воздушного фильтра
Снятие 1 шагов
-

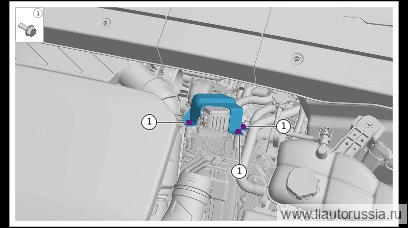

Выверните крепёжный болт защитного кожуха высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю (3 шт.), снимите защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю.
🔧 головка 10 мм
Установка 1 шагов
-
Установите защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю, установите болт крепления (3 шт.) защитного кожуха высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю. Q1840816F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1840816F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите защитный кожух высоковольтного жгута проводов от тяговой ак… | 9±1 Н·м |
