Кронштейн подводящей и отводящей трубок радиатора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При работе увеличителя запаса хода температура подводящей и отводящей трубок радиатора очень высока, поэтому необходимо заглушить увеличитель запаса хода и дождаться остывания подводящей и отводящей трубок радиатора до комнатной температуры, прежде чем приступать к демонтажу, иначе раскалённые детали могут вызвать ожоги.
- Оператор должен носить защитную обувь, рабочие перчатки, каску и защитные очки.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руку в зону вращения вентилятора.

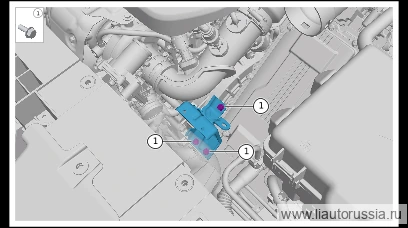

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
Снятие 3 шагов
-

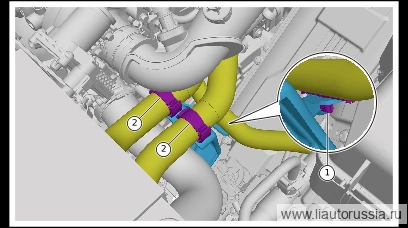

Отсоедините фиксирующую защёлку подводящего шланга радиатора, отводящего шланга радиатора (2 шт.).
-
Отсоедините фиксирующую защёлку(1 шт.) жгута проводов двигателя (ДВС) в сборе.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! -
Выверните болт крепления кронштейна подводящей и отводящей трубок радиатора (3 шт.), снимите кронштейн подводящей и отводящей трубок радиатора.
🔧 головка 10 мм
Установка 3 шагов
-
Установите кронштейн подводящей и отводящей трубок ОЖ радиатора, установите крепежные болты кронштейна подводящей и отводящей трубок ОЖ радиатора (3 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
-
Установите подводящий шланг ОЖ радиатора, фиксирующую защёлку (2 шт.) отводящего шланга ОЖ радиатора.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн подводящей и отводящей трубок ОЖ радиатора, устан… | 9±1 Н·м |
