Контроллер двух электродвигателей

Передний электропривод · Li L6 2024 · стр. 881–884 оригинала
10 шагов снятия10 шагов установки 5 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Контроллер двух электродвигателей

Подготовительные работы 19

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Высоковольтная система книга владельца
  6. Подъём и опускание автомобиля
  7. Задняя защитная панель передней части днища
  8. Нижняя защита переднего бампера в сборе
  9. Левая передняя нижняя защита днища
  10. Корпус защиты адсорбера в сборе
  11. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  12. Декоративный кожух двигателя в сборе
  13. Передняя защита моторного отсека
  14. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
  15. Впускной шланг воздушного фильтра
  16. трубка чистого воздуха в сборе
  17. Защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю
  18. Передний кронштейн жгута проводов «пять в одном»
  19. Кронштейн подводящей и отводящей трубок радиатора

Снятие 10 шагов

  1. Шаг 1

    Разблокируйте фиксатор. 2 . Медленно потяните рычаг усилителя в направлении стрелки до упора, отсоедините разъём (1 шт.) высоковольтного жгута от тяговой батареи к переднему электродвигателю.

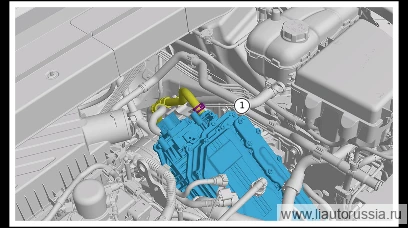

  2. Шаг 2

    Ослабьте фиксирующий хомут (1 шт.), отсоедините отводящую трубку модуля автономного вождения от блока управления сдвоенным электродвигателем. ВНИМАНИЕ! Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем, во избежание ожогов от высокой температуры!

  3. Шаг 3

    Отсоедините разъём жгута проводов блока управления сдвоенным электродвигателем (1 шт.).

  4. Отсоедините фиксатор жгута проводов контроллера сдвоенного электродвигателя (1 шт.).

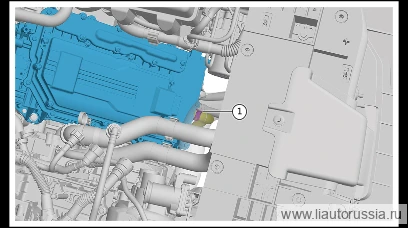

  5. Шаг 5

    Ослабьте крепёжный хомут (1 шт.), отсоедините трубку охлаждающей жидкости от блока управления сдвоенного электродвигателя.

    Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем, чтобы избежать ожога от высокой температуры!

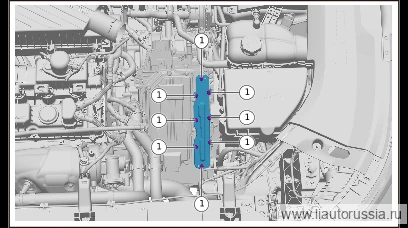

  6. Шаг 6

    Выверните крепёжные болты защитной крышки контроллера (8 шт.), снимите защитную крышку контроллера.

    🔧 торцовая головка-бита T30

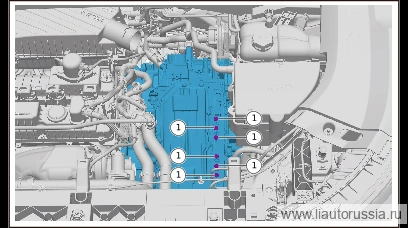

  7. Шаг 7

    Выверните болты силовых клемм контроллера сдвоенного электродвигателя (6 шт.).

    🔧 торцовая головка 10 мм
  8. Шаг 8

    Выверните крепёжный болт провода массы переднего электродвигателя (1 шт.), отведите провод массы переднего электродвигателя в сторону.

    🔧 головка 10 мм
  9. Выверните крепёжные болты контроллера двух электродвигателей (2 шт.).

    🔧 головка 13 мм
  10. Шаг 10

    Выверните крепёжные болты контроллера сдвоенного электродвигателя (4 шт.), снимите контроллер сдвоенного электродвигателя.

    🔧 торцовая головка 13 мм

Установка 10 шагов

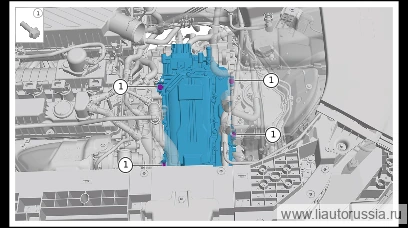

  1. Шаг 1

    Установите контроллер сдвоенного электродвигателя, установите крепёжные болты контроллера сдвоенного электродвигателя (4 шт.). Момент затяжки: 31±1 Н·м

    ⚙︎ 31±1 Н·м🔧 торцовая головка 13 мм

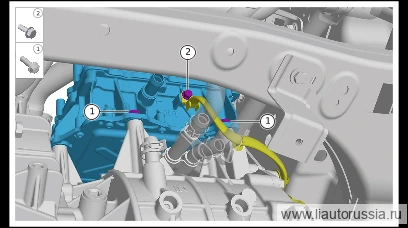

  2. Шаг 2

    Установите крепёжный болт блока управления сдвоенным электродвигателем (2 шт.). Момент затяжки: 31±1 Н·м

    ⚙︎ 31±1 Н·м🔧 головка 13 мм
  3. Установите провод массы переднего электродвигателя, установите крепёжные болты провода массы переднего электродвигателя (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
  4. Шаг 4

    Установите болты клеммных выводов контроллера двух электродвигателей (6 шт.). X01-90000459 Комбинированный крепёж: болт с шестигранной головкой, пружинная шайба и плоская шайба. Момент затяжки: 8.5±0.85 Н·м

    ⚙︎ 8.5±0.85 Н·м🔧 головка 10 ммX01-90000459
  5. Шаг 5

    Установите защитную крышку блока управления, установите крепёжный винт (8 шт.) защитной крышки блока управления. X02-90000153M6 винт с полукруглой головкой и внутренним шестигранно-шлицевым приводом. Момент затяжки: 9±1 Н·м.

    ⚙︎ 9±1 Н·м🔧 головка-бита T30X02-90000153M6
  6. Шаг 6

    Подсоедините шланг трубки охлаждающей жидкости к контроллеру сдвоенного электродвигателя, установите крепёжный хомут (1 шт.).

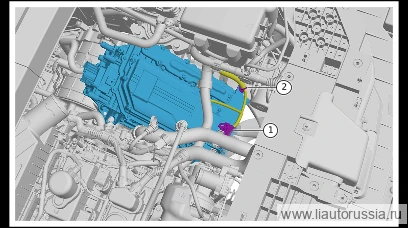

  7. Шаг 7

    Установите фиксирующую защёлку жгута проводов блока управления сдвоенным электродвигателем (1 шт.).

  8. Подсоедините разъём жгута проводов блока управления сдвоенным электродвигателем (1 шт.).

  9. Шаг 9

    Подсоедините отводящую трубку модуля автономного вождения к контроллеру сдвоенного электродвигателя, установите крепёжный хомут (1 шт.).

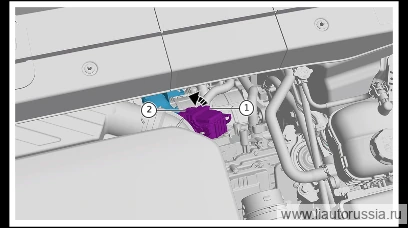

  10. Шаг 10

    Подсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю (1 шт.), медленно потяните вспомогательную рукоятку в направлении стрелки до крайнего положения. 2 . Зафиксируйте фиксатор.

Моменты затяжки — сводка

ОперацияМомент
Установите контроллер сдвоенного электродвигателя, установите крепёжны…31±1 Н·м
Установите крепёжный болт блока управления сдвоенным электродвигателем…31±1 Н·м
Установите провод массы переднего электродвигателя, установите крепёжн…9±1 Н·м
Установите болты клеммных выводов контроллера двух электродвигателей (…8.5±0.85 Н·м
Установите защитную крышку блока управления, установите крепёжный винт…9±1 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
